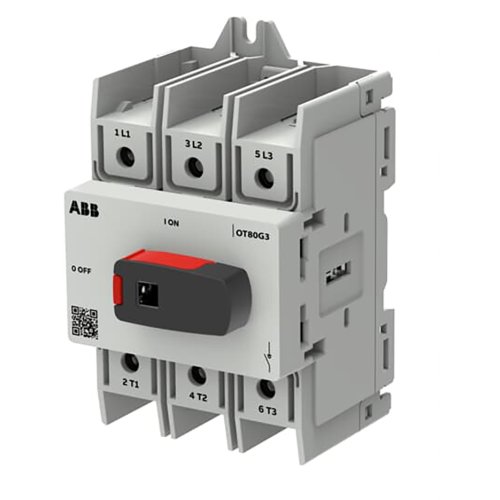

ABB Componenten OT80G3-3BS LASTSCHEIDER
Artikelnummer: 20097547
Artikelnummer fabrikant: 1SCA162509R1001
EAN Code: 6417019925424
ABB Componenten, OT Plus, OT80G3-3BS, OT80G3-3BS LASTSCHEIDER, 74,6, IP20, Schroefaansluiting, Zwart, Compleet apparaat in behuizing ingebouwd
De OT80G3-3BS uit de OT Plus serie is een 3‑polige werkschakelaar voor het veilig schakelen en scheiden van stroomkringen in verdeel- en besturingspanelen. Ideaal voor paneeltoepassingen met een 45 mm DIN‑uitsparing, met flexibele montage op DIN‑rail of via bodemmontage.De werkschakelaar heeft in de bodem geïntegreerde schroefaansluitklemmen voor snelle bekabeling en een direct gemonteerde knop‑hendel die met een hangslot vergrendelbaar is voor duidelijke uitschakelbeveiliging. Voor frontbediening standaard, met de optie om een as te monteren voor externe bediening. Het compacte ontwerp bespaart paneelruimte en verhoogt de bedrijfszekerheid, terwijl de robuuste mechaniek en duidelijke schakelpresentie zorgen voor betrouwbare isolatie en veilig onderhoud in veeleisende omgevingen.
| Breedte | 70 |
| Aantal polen | 3 |
| Hoogte | 123 |
| Diepte | 74,6 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 800.000 - 800.000 V |
| Nom. continustroom Iu | 80 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Max. nom. bedrijfsspanning Ue bij AC | 800 V |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 80 A |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 80 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | OT Plus |
