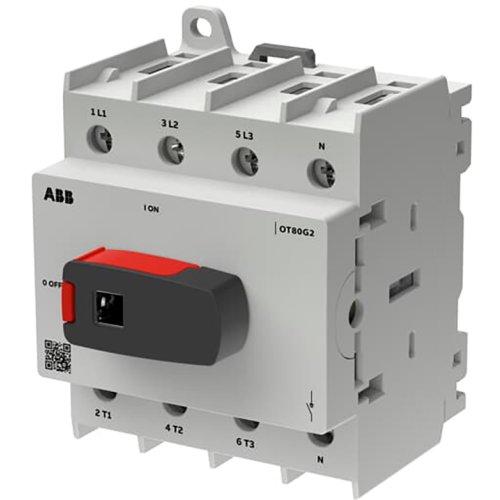

ABB Componenten OT80G2-4BSN2 LASTSCHEIDER
Artikelnummer: 20097582
Artikelnummer fabrikant: 1SCA162561R1001
EAN Code: 6417019925967
ABB Componenten, OT Plus, OT80G2-4BSN2, OT80G2-4BSN2 LASTSCHEIDER, 91,5, IP20, Schroefaansluiting, Zwart, Compleet apparaat in behuizing ingebouwd
De OT80G2-4BSN2 uit de OT Plus serie is een 4-polige werkschakelaar voor het veilig scheiden en lokaal uitschakelen van AC-belastingen in besturings- en verdeelkasten. Hij is frontbediend, geschikt voor bodemmontage en DIN-rail, en past in panelen met een 45 mm DIN-uitsparing.De ingebouwde schroefklemmen versnellen bekabeling en minimaliseren foutkans. De direct-gemonteerde hendel is vergrendelbaar voor extra werkzekerheid, terwijl een as kan worden gemonteerd voor externe bediening wanneer de deur gesloten moet blijven. Het ruimte-efficiënte ontwerp maakt compacte paneelopbouw mogelijk en ondersteunt snelle, nette montage met een consistente, betrouwbare schakelactie in veeleisende toepassingen.
| Breedte | 70 |
| Aantal polen | 4 |
| Hoogte | 91,5 |
| Diepte | 73 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 800.000 - 800.000 V |
| Nom. continustroom Iu | 80 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Max. nom. bedrijfsspanning Ue bij AC | 800 V |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 80 A |
| Toegelaten korte-duur stroom Icw | 1,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 80 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | OT Plus |
