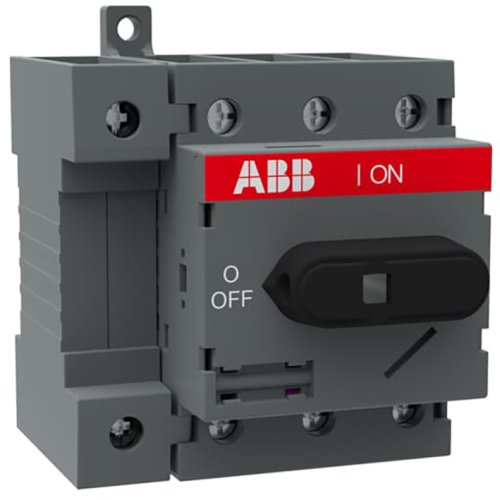

ABB Componenten OT80F4N1 SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20095875
Artikelnummer fabrikant: 1SCA105419R1001
EAN Code: 6417019393544
ABB Componenten, OT, OT80F4N1, OT80F4N1 SCHAKELAAR-DISCONNECTOR, 91,5, 72,5, IP20, Schroefaansluiting, Compleet apparaat in behuizing ingebouwd
De OT80F4N1 uit de OT-serie is een 4-polige werkschakelaar voor het veilig onderbreken en isoleren van AC-circuits. Ideaal als hoofd- of onderhoudsschakeling in verdeelinrichtingen, met frontbediening voor duidelijke scheiding van de voeding. Dankzij bodemmontage én DIN-rail-montage past hij flexibel in uiteenlopende opstellingen.De klemmen met afdekkap verhogen de aanraakveiligheid en zorgen voor een nette, betrouwbare aansluiting. Het niet-zekeringhoudende ontwerp minimaliseert complexiteit en vereenvoudigt onderhoud. De modulaire opzet maakt het mogelijk om de juiste hendel en as te kiezen voor de toepassing (niet inbegrepen), terwijl de robuuste bouwkwaliteit bijdraagt aan langdurige bedrijfszekerheid. Zo combineert OT80F4N1 snelle installatie met veilige bediening en een compacte inbouw.
| Breedte | 70 |
| Aantal polen | 4 |
| Hoogte | 91,5 |
| Diepte | 72,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 80 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 37 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 80 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 1,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 75 A |
| Schakelvermogen bij 400 V | 37 kW |
| Model | OT |
