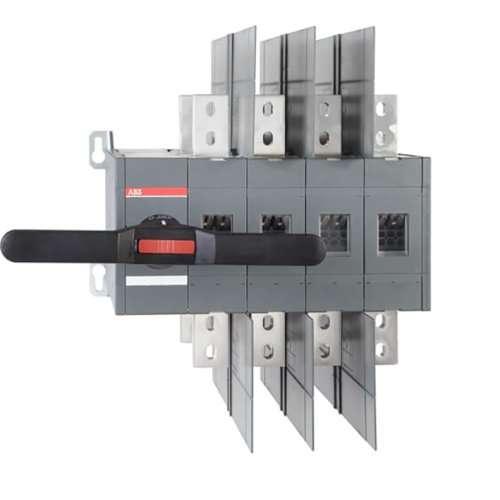

ABB Componenten OT800U04CP OMSCHAKELAAR
Artikelnummer: 20095713
Artikelnummer fabrikant: 1SCA104036R1001
EAN Code: 6417019383774
ABB Componenten, Transfer Switch, OT800U04CP, OT800U04CP OMSCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
De OT800U04CP Werkschakelaar is een handbediende oplossing voor het betrouwbaar omschakelen tussen twee voedingsbronnen in hoofd- en verdeelinrichtingen tot 800 A. Met 4-polige configuratie biedt hij veilige onderbreking en continuïteit bij onderhoud, test of noodbedrijf.De zwarte kunststof IP65 I-0-II pistoolhendel zorgt voor duidelijke standindicatie en een robuuste bediening aan het paneel. De hendel is vergrendelbaar met hangslot in de 0-stand voor veilig onderhoud; deurvergrendeling is actief in de I- en II-stand en wanneer vergrendeld. Geleverd met as en boutenset voor snelle, nette bekabeling en foutarme montage. Als UL-versie past hij naadloos in internationale installaties. Een compacte, duurzame keuze die veiligheid, bedrijfszekerheid en eenvoudige integratie combineert binnen de Transfer Switch-serie.
| Breedte | 480 |
| Aantal polen | 4 |
| Hoogte | 376 |
| Diepte | 335 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 1.600 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.600 A |
| Model | Transfer Switch |
