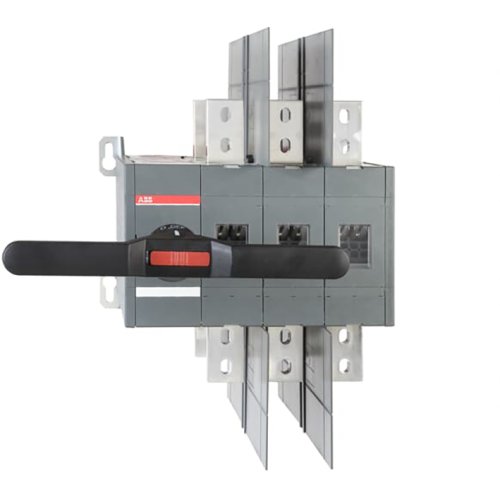

ABB Componenten OT800U03CP OMSCHAKELAAR
Artikelnummer: 20095711
Artikelnummer fabrikant: 1SCA104031R1001
EAN Code: 6417019383743
ABB Componenten, Transfer Switch, OT800U03CP, OT800U03CP OMSCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT800U03CP werkschakelaar uit de Transfer Switch-serie is een handbediende omschakelaar voor betrouwbare bron-naar-bron omschakeling (bijv. net–generator) tot 800 A, 3-polig. Ideaal voor veilig scheiden en omschakelen van vermogenskringen in distributie- en paneelbouwtoepassingen.De zwarte IP65 I-0-II pistoolhendel biedt duidelijke standindicatie en is in 0-stand met hangslot vergrendelbaar om ongewenst schakelen te voorkomen. Deurvergrendeling in I- en II-stand én bij vergrendeling verhoogt de operationele veiligheid. Wordt compleet geleverd met as en boutset voor efficiënte kabelaansluiting, wat de montage versnelt. De handbediende bediening geeft directe controle en hoge bedrijfszekerheid, terwijl de UL-versie internationale conformiteit ondersteunt.
| Breedte | 400 |
| Aantal polen | 3 |
| Hoogte | 376 |
| Diepte | 335 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 1.600 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.600 A |
| Model | Transfer Switch |
