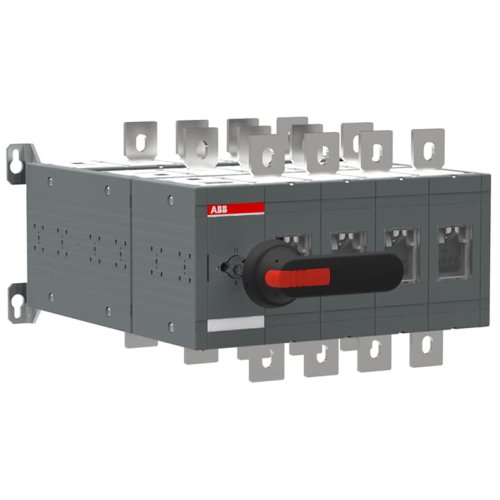

ABB Componenten OT800E04YP BYPASS-SCHAKELAAR
Artikelnummer: 20096874
Artikelnummer fabrikant: 1SCA123593R1001
EAN Code: 6417019543772
ABB Componenten, By-pass Switch, OT800E04YP, OT800E04YP BYPASS-SCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT800E04YP BYPASS-SCHAKELAAR is een handbediende Werkschakelaar voor betrouwbare bypass-omschakeling tussen hoofd- en reservestraat, ideaal voor onderhoud of continuïteit zonder stilstand. Hij biedt duidelijk I-0-II-bedrijf en verhoogt bedrijfszekerheid in kritische toepassingen.De set omvat een zwarte kunststof IP65 pistooltype hendel, een snap-on hendelverlenging voor soepel handmatig schakelen, en een as- en boutset voor kabelaansluiting. Voor veiligheid is de standaardhendel vergrendelbaar met hangslot in de 0-stand; de deurkoppeling blokkeert in I- en II-stand én bij vergrendeling, wat ongewenste toegang voorkomt. De hendelverlenging wordt verwijderd bij het vergrendelen. Dit ontwerp combineert snelle bediening met duidelijke standindicatie en mechanische interlocks, wat installatie, service en bedrijfszekerheid versnelt en risico’s minimaliseert.
| Breedte | 380 |
| Aantal polen | 4 |
| Hoogte | 250 |
| Diepte | 432 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 450 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 800 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 20 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 800 A |
| Schakelvermogen bij 400 V | 450 kW |
| Model | By-pass Switch |
