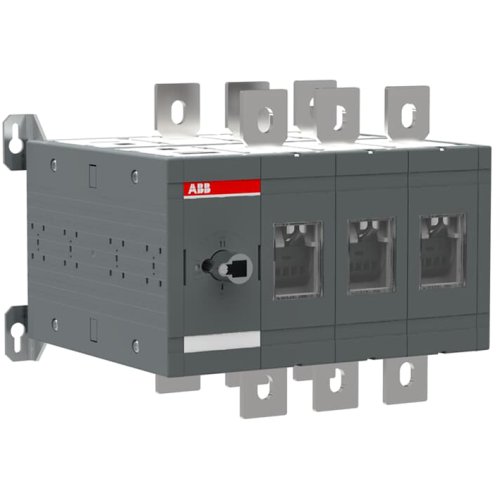

ABB Componenten OT800E03C OMSCHAKELAAR
Artikelnummer: 20095100
Artikelnummer fabrikant: 1SCA022785R4270
EAN Code: 6417019255798
ABB Componenten, Transfer Switch, OT800E03C, OT800E03C OMSCHAKELAAR, IP20, Schroefaansluiting, Zwart, Inbouwapparaat insteektechniek
De OT800E03C Omschakelaar uit de Transfer Switch serie is een handbediende, 3-polige oplossing voor het veilig omschakelen tussen twee voedingsbronnen tot 800 A. Ideaal voor toepassingen zoals net–generator-omschakeling, bypass bij onderhoud en het verhogen van bedrijfscontinuïteit in verdeelinrichtingen.De robuuste mechaniek biedt betrouwbare schakelprestaties en duidelijke standindicatie, zodat omschakelingen snel en gecontroleerd verlopen. Dankzij de modulaire opzet worden Hendel en As apart besteld, waardoor er flexibiliteit is in bediening en inbouw. De OT800_C productklasse staat voor consistente kwaliteit en compatibiliteit binnen het 630–4000 A bereik, waardoor deze omschakelaar eenvoudig in bestaande systemen kan worden geïntegreerd en toekomstbestendig is.
| Breedte | 311 |
| Aantal polen | 3 |
| Hoogte | 250 |
| Diepte | 280 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 800 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 450 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 800 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 20 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 800 A |
| Schakelvermogen bij 400 V | 450 kW |
| Model | Transfer Switch |
