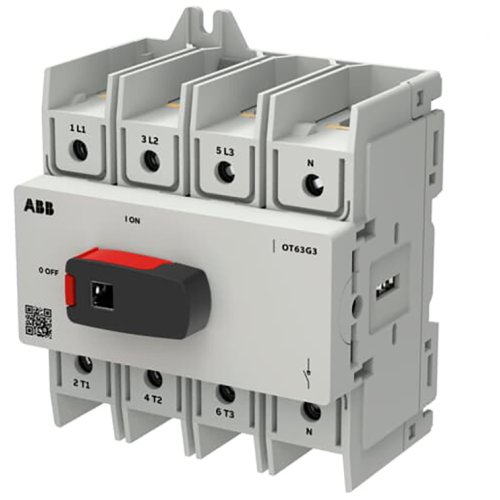

ABB Componenten OT63G3-4BSN2 LASTSCHEIDER
Artikelnummer: 20097589
Artikelnummer fabrikant: 1SCA162571R1001
EAN Code: 6417019926063
ABB Componenten, OT Plus, OT63G3-4BSN2, OT63G3-4BSN2 LASTSCHEIDER, 95,5, 74,6, IP20, Schroefaansluiting, Zwart, Compleet apparaat in behuizing ingebouwd
OT63G3-4BSN2 Werkschakelaar uit de OT Plus serie is ontwikkeld voor het veilig schakelen en scheiden van stroomkringen in besturings- en verdeelinrichtingen. Ideaal voor hoofdscheiding tijdens onderhoud en voor het betrouwbaar onderbreken van AC-belastingen in paneelbouwtoepassingen.Deze 4-polige, frontbediende uitvoering combineert Bodemmontage met DIN-rail montage en past in panelen met een 45 mm DIN-uitsparing. Ingebouwde schroefklemmen zorgen voor snelle, foutarme bedrading. De direct-gemonteerde draaiknop‑Hendel is vergrendelbaar met hangslot voor extra werkveiligheid, terwijl een As kan worden gemonteerd voor externe bediening of deurkoppeling. Het compacte ontwerp biedt flexibiliteit in krappe kasten en levert een consistente, betrouwbare schakelprestatie met een korte installatietijd.
| Breedte | 95,5 |
| Aantal polen | 4 |
| Hoogte | 123 |
| Diepte | 74,6 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 800.000 - 800.000 V |
| Nom. continustroom Iu | 63 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Nom. vermogen, AC-23, 400 V | 30 kW |
| Max. nom. bedrijfsspanning Ue bij AC | 800 V |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 63 A |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 63 A |
| Schakelvermogen bij 400 V | 30 kW |
| Model | OT Plus |
