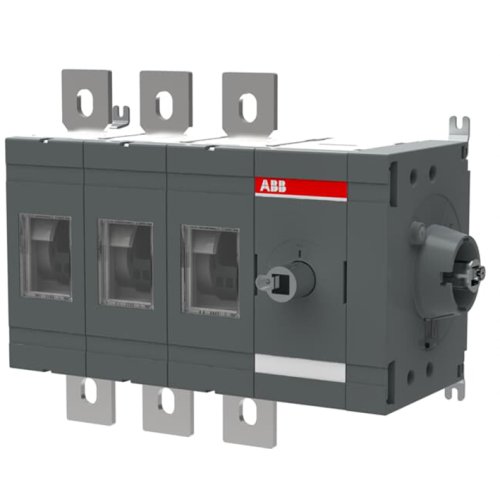

ABB Componenten OT630ES30 SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20095465
Artikelnummer fabrikant: 1SCA022870R4410
EAN Code: 6417019337418
ABB Componenten, OT, OT630ES30, OT630ES30 SCHAKELAAR-DISCONNECTOR, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
De OT630ES30 werkschakelaar is ontwikkeld voor veilig schakelen en betrouwbaar isoleren van driefasige circuits in paneelbouw, machine- en energieverdelingsomgevingen. Hij biedt duidelijke scheiding tijdens onderhoud en maakt het eenvoudig om een installatie als hoofschakelaar te bedienen.De 3-polige uitvoering met zijbediening en bodemmontage geeft maximale flexibiliteit in compacte kasten en retrofits. De hendel en as zijn niet inbegrepen, zodat de bedieningsconfiguratie op maat kan worden gekozen; een terminal-boutenset is wel inbegrepen voor snelle, zekere aansluitingen. Als onderdeel van de OT-serie staat dit model bekend om robuuste mechanica, consistente schakeling en lange levensduur. Resultaat: een betrouwbare lastscheiderfunctie in een ruimtebesparende opbouw, met montage- en servicegemak als standaard.
| Breedte | 316 |
| Aantal polen | 3 |
| Hoogte | 250 |
| Diepte | 130 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 630 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 355 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 630 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 20 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 630 A |
| Schakelvermogen bij 400 V | 355 kW |
| Model | OT |
