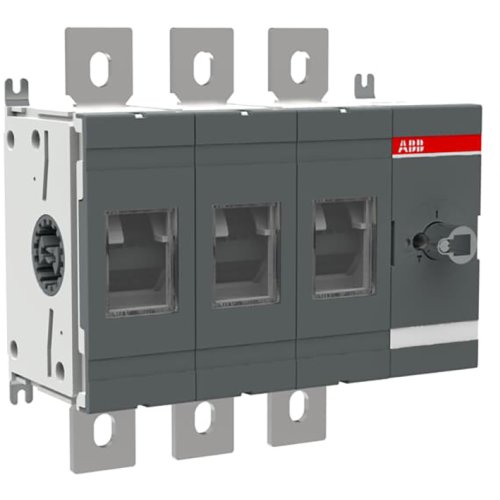

ABB Componenten OT630E30 SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20094842
Artikelnummer fabrikant: 1SCA022753R4440
EAN Code: 6417019245041
ABB Componenten, SwitchLine, OT630E30, OT630E30 SCHAKELAAR-DISCONNECTOR, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
De SwitchLine OT630E30 is een robuuste Werkschakelaar voor het veilig in- en uitschakelen en scheiden van driefasige vermogenskringen in besturings- en verdeelinrichtingen. Dankzij frontbediening is de schakelaar intuïtief te bedienen vanuit de paneeldeur, terwijl bodemmontage zorgt voor een stabiele, ruimte-efficiënte inbouw in de kast.De 3-polige uitvoering biedt betrouwbare scheiding tijdens onderhoud, met een duidelijke, mechanische onderbreking van het circuit. Hendel en as zijn niet inbegrepen, zodat de configuratie flexibel kan worden afgestemd op het paneelontwerp. De meegeleverde boutenset voor klemmen versnelt de installatie en borgt een solide aansluiting. Een praktische, duurzame keuze voor consistente performance en veilige bedrijfsvoering.
| Breedte | 266 |
| Aantal polen | 3 |
| Hoogte | 250 |
| Diepte | 140 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 630 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 355 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 630 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 20 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 630 A |
| Schakelvermogen bij 400 V | 355 kW |
| Model | SwitchLine |
