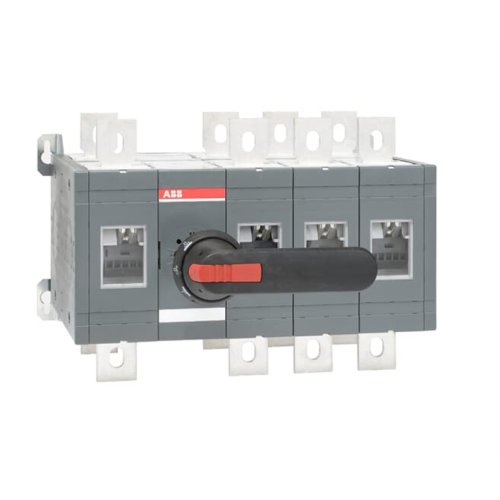

ABB Componenten OT630E13CFP OMSCHAKELAAR
Artikelnummer: 20095982
Artikelnummer fabrikant: 1SCA106988R1001
EAN Code: 6417019404882
ABB Componenten, Transfer Switch, OT630E13CFP, OT630E13CFP OMSCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT630E13CFP is een handbediende Werkschakelaar voor betrouwbare omschakeling tussen twee voedingsbronnen in verdeelinrichtingen en kritische toepassingen. De 4-polige uitvoering met I‑0‑II-stand biedt duidelijke bediening en consistente prestaties bij bronovername, zodat processen moeiteloos doorgaan.De snelle overgang via een 90° bedieningshoek minimaliseert de UIT‑tijd tot 20 ms, wat stilstand beperkt en spanningsdips helpt voorkomen. Geleverd met een zwarte kunststof IP65 I‑0‑II pistooltype Hendel, inclusief As en boutset voor kabelaansluiting, voor vlotte montage en robuuste bediening. De Hendel is niet vergrendelbaar en er is geen deursper, wat zorgt voor directe toegang en snelle schakelingen wanneer tijd cruciaal is. Ideaal voor net‑aggregaatomschakeling, redundante voedingen en panelen binnen de Transfer Switch serie.
| Breedte | 376 |
| Aantal polen | 4 |
| Hoogte | 250 |
| Diepte | 280 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 355 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 630 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 20 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 630 A |
| Schakelvermogen bij 400 V | 355 kW |
| Model | Transfer Switch |
