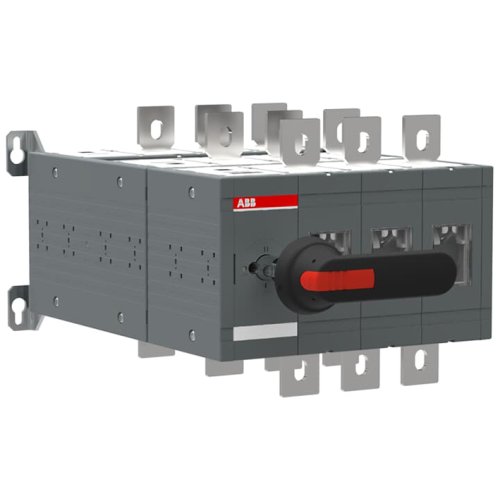

ABB Componenten OT630E03YP BYPASS-SCHAKELAAR
Artikelnummer: 20096871
Artikelnummer fabrikant: 1SCA123590R1001
EAN Code: 6417019543741
ABB Componenten, By-pass Switch, OT630E03YP, OT630E03YP BYPASS-SCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT630E03YP bypass-schakelaar is een robuuste werkschakelaar voor het creëren van een betrouwbare bypass rond een hoofdschakeling. Ideaal om voedingen om te schakelen of installaties operationeel te houden tijdens onderhoud en testwerk, met duidelijke I‑0‑II posities.De handbediende bediening is veilig en soepel dankzij een zwarte IP65 pistool‑hendel en een snap‑on hendelverlenging; deze verlenging wordt verwijderd bij vergrendeling. De hendel is vergrendelbaar in de 0‑stand, met deurvergrendeling in de I‑ en II‑stand én bij vergrendeling voor extra veiligheid. Geleverd inclusief as en boutenset voor de kabelaansluiting, waardoor een complete, snel te monteren oplossing ontstaat. Onderdeel van de By-pass Switch serie binnen OT630_Y, met focus op bedrijfscontinuïteit, veilige bediening en eenvoudige service.
| Breedte | 315 |
| Aantal polen | 3 |
| Hoogte | 250 |
| Diepte | 432 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 355 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 630 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 20 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 630 A |
| Schakelvermogen bij 400 V | 355 kW |
| Model | By-pass Switch |
