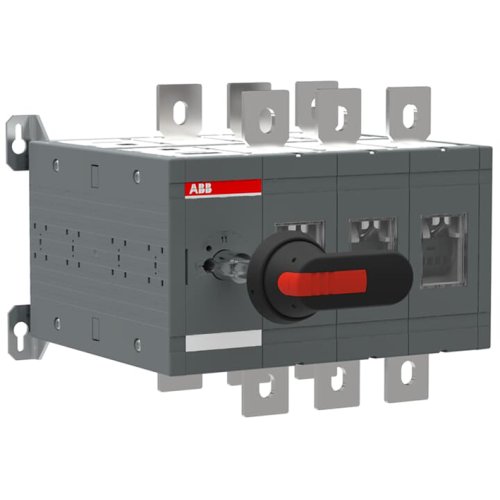

ABB Componenten OT630E03CFP OMSCHAKELAAR
Artikelnummer: 20095976
Artikelnummer fabrikant: 1SCA106915R1001
EAN Code: 6417019404264
ABB Componenten, Transfer Switch, OT630E03CFP, OT630E03CFP OMSCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT630E03CFP is een handbediende Werkschakelaar voor betrouwbare omschakeling tussen twee voedingen (I-0-II) in 3-fase toepassingen. Ideaal voor energieverdeling en back-upscenario’s waar continuïteit en controle essentieel zijn.De snelle overgang wordt bereikt met een 90° bediening en een minimale OFF-tijd van slechts 20 ms, wat ongewenste uitval beperkt. De meegeleverde zwarte kunststof IP65 pistol‑grip Hendel biedt spatwater- en stofbescherming aan de bedienzijde. Inclusief As en boutenset voor de kabelaansluiting voor een vlotte paneelopbouw. Geschikt waar deurvergrendeling of vergrendeling met hangslot niet nodig is. Als deel van de serie Transfer Switch levert dit model consistente prestaties, compactheid en duidelijke standindicaties voor veilig en efficiënt schakelen.
| Breedte | 311 |
| Aantal polen | 3 |
| Hoogte | 250 |
| Diepte | 280 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 355 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 630 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 20 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 630 A |
| Schakelvermogen bij 400 V | 355 kW |
| Model | Transfer Switch |
