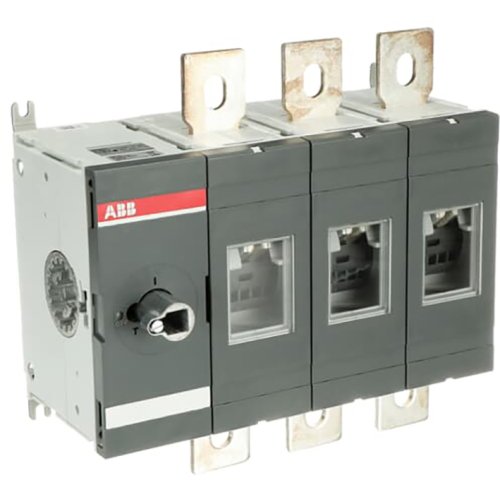

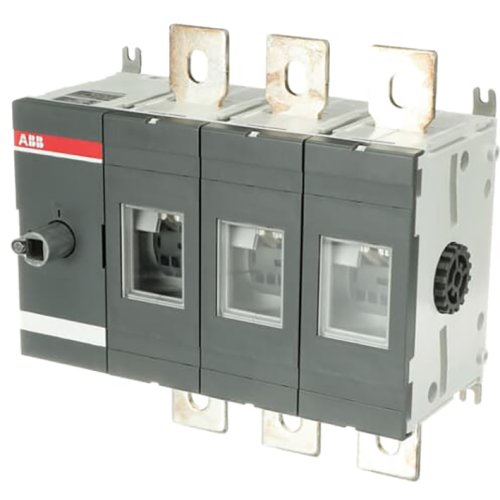

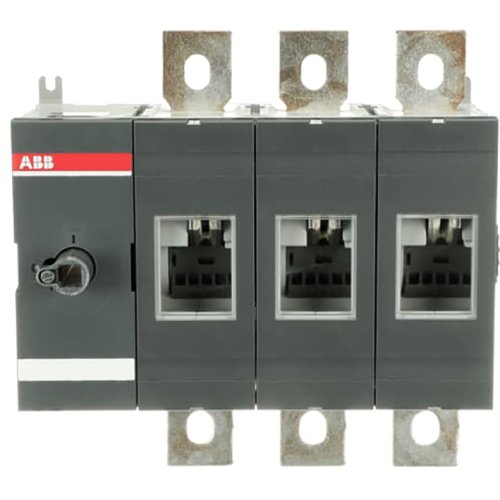

ABB Componenten OT630E03 SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20094991
Artikelnummer fabrikant: 1SCA022775R3670
EAN Code: 6417019252322
ABB Componenten, SwitchLine, OT630E03, OT630E03 SCHAKELAAR-DISCONNECTOR, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
De SwitchLine OT630E03 is een 3-polige werkschakelaar voor het veilig schakelen en scheiden van voedingslijnen in paneel- en machinebouw. Dankzij frontbediening is de status direct zichtbaar en eenvoudig te bedienen aan de voorzijde, ideaal voor onderhoud en stilstandmomenten waar bedrijfszekerheid telt.De OT630E03 is ontworpen voor bodemmontage, wat een snelle, nette inbouw in kasten mogelijk maakt. Hendel en as zijn bewust niet inbegrepen, zodat de bedieningsoplossing vrij gekozen kan worden per toepassing; een set terminalbouten wordt wel meegeleverd voor een vlotte bekabeling. Als onderdeel van de SwitchLine-serie biedt deze werkschakelaar betrouwbare scheiding, compacte inbouw en consistente prestaties — precies wat nodig is voor duidelijke isolatie, veilige service en eenvoudige integratie in bestaande besturingspanelen.
| Breedte | 266 |
| Aantal polen | 3 |
| Hoogte | 250 |
| Diepte | 140 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 630 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 355 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 630 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 20 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 630 A |
| Schakelvermogen bij 400 V | 355 kW |
| Model | SwitchLine |
