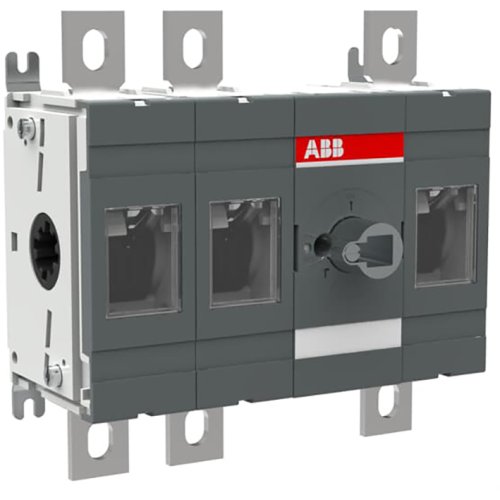

ABB Componenten OT500E12 SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20095589
Artikelnummer fabrikant: 1SCA101319R1001
EAN Code: 6417019361963
ABB Componenten, OT, OT500E12, OT500E12 SCHAKELAAR-DISCONNECTOR, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
De OT500E12 werkschakelaar is een 3-polige, frontbediende oplossing voor het veilig schakelen en scheiden van voedingen in besturings- en verdeelinrichtingen. Als onderdeel van de OT-serie levert hij betrouwbare bedrijfscontinuïteit en past hij naadloos in paneelbouw. Dankzij bodemmontage is de opbouw stabiel en ruimte-efficiënt.Praktisch in gebruik: de frontbediening zorgt voor duidelijke, veilige handelingen aan de voorzijde van het paneel. Hendel en as zijn niet inbegrepen, zodat eenvoudig de juiste configuratie gekozen kan worden voor de gewenste deurdiepte en bedieningsstijl. Een terminal bolt kit is inbegrepen voor snelle, zekere aansluitingen. Het robuuste ontwerp ondersteunt consistent schakelen en lastscheiding, wat onderhoudswerkzaamheden vereenvoudigt en stilstand minimaliseert.
| Breedte | 196 |
| Aantal polen | 3 |
| Hoogte | 185 |
| Diepte | 107 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 500 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 132 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 500 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 400 A |
| Schakelvermogen bij 400 V | 132 kW |
| Model | OT |
