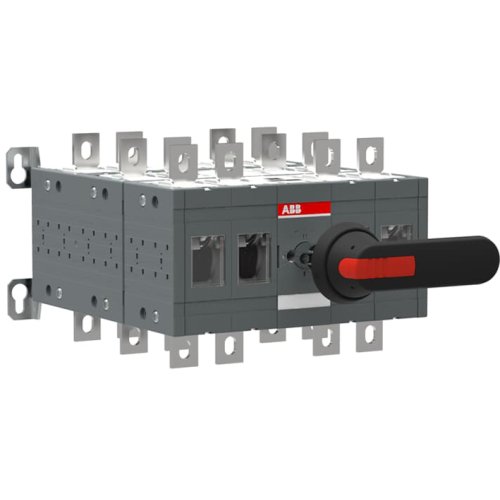

ABB Componenten OT400E22YP BYPASS-SCHAKELAAR
Artikelnummer: 20096870
Artikelnummer fabrikant: 1SCA123587R1001
EAN Code: 6417019543710
ABB Componenten, By-pass Switch, OT400E22YP, OT400E22YP BYPASS-SCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
De OT400E22YP bypass-schakelaar uit de By-pass Switch serie is een handbediende Werkschakelaar voor het veilig omleiden van belastingen. Ideaal om apparatuur tijdelijk te omzeilen tijdens onderhoud of om tussen twee voedingen te schakelen zonder complexe ombouw.Dankzij de open overgang (break-before-make) biedt hij veilige, gecontroleerde omschakeling met minimale risico’s op parallelle voeding. De meegeleverde hendel en as versnellen montage en zorgen voor directe, duidelijke bediening op locatie. De robuuste constructie levert betrouwbare prestaties in vermogensverdeling en kritieke bypass-toepassingen, terwijl de compacte opbouw het integreren in schakelkasten vereenvoudigt. Resultaat: snelle inbedrijfname, hoge bedrijfszekerheid en minder stilstand, precies wat nodig is voor continuïteit in professionele installaties.
| Breedte | 284 |
| Aantal polen | 4 |
| Hoogte | 185 |
| Diepte | 306 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 220 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 400 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 400 A |
| Schakelvermogen bij 400 V | 220 kW |
| Model | By-pass Switch |
