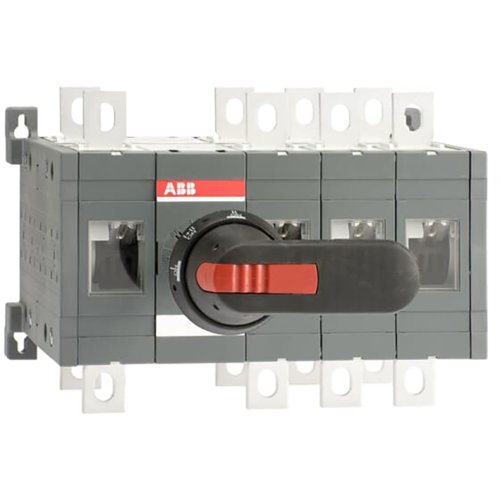

ABB Componenten OT400E13CLP OMSCHAKELAAR
Artikelnummer: 20095947
Artikelnummer fabrikant: 1SCA106447R1001
EAN Code: 6417019402444
ABB Componenten, Transfer Switch, OT400E13CLP, OT400E13CLP OMSCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
De OT400E13CLP uit de serie Transfer Switch is een handbediende werkschakelaar voor het veilig en soepel overschakelen tussen twee voedingsbronnen. Ideaal voor toepassingen waar continuïteit telt: dankzij gesloten overgang (make-before-break) is er geen UIT-stand en blijft de voeding doorlopen via de tussenstand I+II.Deze werkschakelaar met 4 polen biedt minimaal 20 ms overlap voor naadloze omschakeling en minder spanningsdips. De meegeleverde zwarte IP65 pistoolgreep met duidelijke I – I+II – II‑positie en 90° bedieningshoek zorgt voor snelle, intuïtieve bediening. Compleet met as en boutenset voor een efficiënte montage. De hendel is niet vergrendelbaar en er is geen deursper, wat direct schakelen mogelijk maakt in behuizingen waar snelheid en beschikbaarheid prioriteit hebben.
| Breedte | 265 |
| Aantal polen | 4 |
| Hoogte | 185 |
| Diepte | 203 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 220 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 400 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 400 A |
| Schakelvermogen bij 400 V | 220 kW |
| Model | Transfer Switch |
