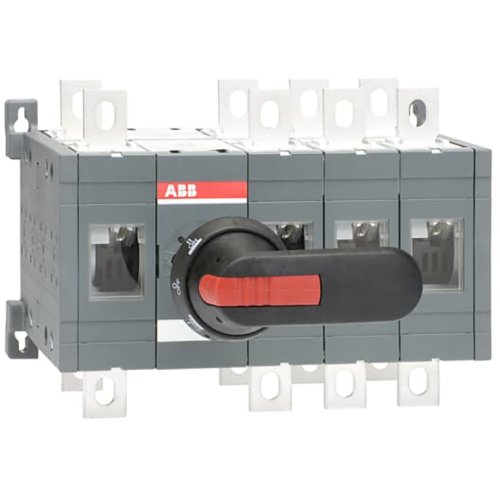

ABB Componenten OT400E13CFP OMSCHAKELAAR
Artikelnummer: 20095945
Artikelnummer fabrikant: 1SCA106441R1001
EAN Code: 6417019402383
ABB Componenten, Transfer Switch, OT400E13CFP, OT400E13CFP OMSCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT400E13CFP werkschakelaar voor betrouwbare omschakeling tussen twee voedingsbronnen. Deze handbediende omschakelaar is ideaal voor toepassingen zoals net–generator of redundante voedingen, waar continuïteit en duidelijke statusindicatie cruciaal zijn. Dankzij de 4-polige uitvoering biedt hij volledige scheiding en directe controle op locatie.De snelle overgang met 90° bedieningshoek en een minimale UIT-tijd van slechts 20 ms minimaliseert onderbrekingen. Geleverd met een zwarte kunststof IP65 I-0-II pistooltype hendel, as en boutsset voor een vlotte montage. De duidelijke I-0-II‑posities versnellen bediening en inspectie. De hendel is niet vergrendelbaar en er is geen deursper, wat snelle interventies mogelijk maakt. Onderdeel van de Transfer Switch‑serie en passend binnen OT400_CF toepassingen waar robuuste, voorspelbare omschakeling vereist is.
| Breedte | 265 |
| Aantal polen | 4 |
| Hoogte | 185 |
| Diepte | 203 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 220 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 400 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 400 A |
| Schakelvermogen bij 400 V | 220 kW |
| Model | Transfer Switch |
