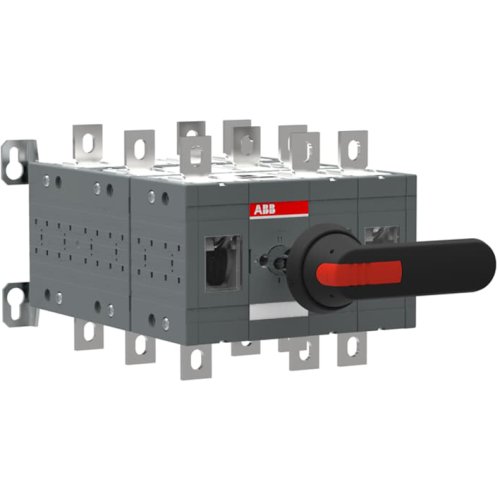

ABB Componenten OT400E12YP BYPASS-SCHAKELAAR
Artikelnummer: 20096869
Artikelnummer fabrikant: 1SCA123584R1001
EAN Code: 6417019543680
ABB Componenten, By-pass Switch, OT400E12YP, OT400E12YP BYPASS-SCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT400E12YP By-pass Switch is een werkschakelaar voor by-pass- en omschakeltoepassingen (I-0-II). Ideaal om kritieke circuits veilig over te zetten of tijdelijk buiten bedrijf te nemen voor service, met handbediende, soepele bediening en hoge bedrijfszekerheid.Standaard met een zwarte kunststof IP65 pistooltype hendel en een snap-on hendelverlenging voor vlotte bediening; de verlenging wordt verwijderd bij het vergrendelen. De hendel is in de 0-stand vergrendelbaar met hangslot, terwijl de deursper actief is in de I- en II-stand en bij vergrendeling voor extra veiligheid. Geleverd met as en boutset voor de kabelaansluiting, wat montage versnelt en consistentie borgt. De by-passfunctie minimaliseert uitvaltijd en maakt veilig onderhoud mogelijk, terwijl de robuuste bouw zorgt voor langdurige betrouwbaarheid in veeleisende omgevingen.
| Breedte | 240 |
| Aantal polen | 3 |
| Hoogte | 185 |
| Diepte | 306 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 220 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 400 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 400 A |
| Schakelvermogen bij 400 V | 220 kW |
| Model | By-pass Switch |
