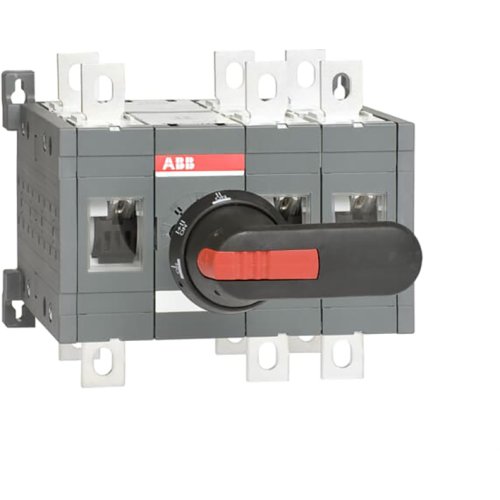

ABB Componenten OT400E12CLP OMSCHAKELAAR
Artikelnummer: 20095943
Artikelnummer fabrikant: 1SCA106423R1001
EAN Code: 6417019402208
ABB Componenten, Transfer Switch, OT400E12CLP, OT400E12CLP OMSCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT400E12CLP Werkschakelaar uit de Transfer Switch serie biedt handbediende, 3-polige omschakeling tussen twee voedingsbronnen met continue bedrijfsvoering. Ideaal voor toepassingen waar overschakelen zonder onderbreking nodig is.De gesloten overgang (make-before-break) schakelt zonder UIT-stand: tussen I en II is een I+II-positie waarin beide circuits minimaal 20 ms overlappen, wat spanningsdips helpt voorkomen. De 90° hendelbediening zorgt voor snelle, intuïtieve omschakeling met duidelijke I – I+II – II-standweergave. Inclusief zwarte kunststof IP65 pistol-type hendel, as en boutenset voor kabelaansluitingen, voor een robuuste en veilige bediening in veeleisende omgevingen. Geen vergrendeling en geen deurvergrendeling, geschikt voor toepassingen waar directe toegang vereist is. Betrouwbare, compacte oplossing die stilstand minimaliseert en de continuïteit van kritieke installaties ondersteunt.
| Breedte | 221 |
| Aantal polen | 3 |
| Hoogte | 185 |
| Diepte | 203 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 220 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 400 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 400 A |
| Schakelvermogen bij 400 V | 220 kW |
| Model | Transfer Switch |
