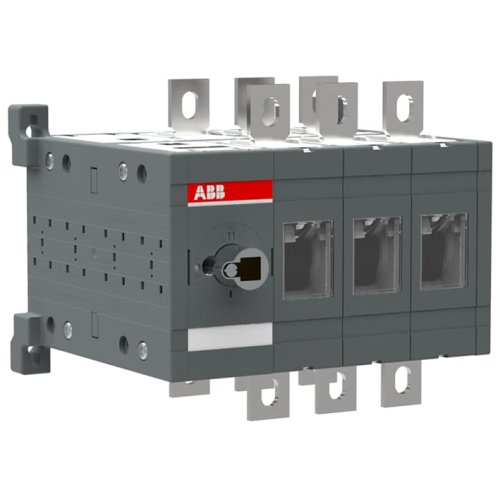

ABB Componenten OT400E03CL OMSCHAKELAAR
Artikelnummer: 20095938
Artikelnummer fabrikant: 1SCA106376R1001
EAN Code: 6417019401744
ABB Componenten, Transfer Switch, OT400E03CL, OT400E03CL OMSCHAKELAAR, IP20, Schroefaansluiting, Zwart, Inbouwapparaat insteektechniek
De OT400E03CL Werkschakelaar is een handbediende omschakelaar voor het betrouwbaar schakelen tussen twee voedingsbronnen zonder onderbreking. Ideaal voor toepassingen waar continuïteit cruciaal is, dankzij de make-before-break werking zonder UIT-stand en een tussenpositie I+II waarin beide circuits kortstondig gesloten zijn.De gesloten overgang met minimaal 20 ms overlap minimaliseert spanningsdips en voorkomt ongewenste stilstand. De 3-polige configuratie en 90° hendelbediening zorgen voor snelle, intuïtieve omschakeling met duidelijke standindicatie. Hendel en as zijn afzonderlijk te bestellen, wat flexibiliteit geeft in paneelontwerp en -inbouw. Met de OT400E03CL uit de Transfer Switch-serie kiest men voor een bewezen, mechanisch robuuste oplossing die energieoverdracht soepel en veilig laat verlopen.
| Breedte | 221 |
| Aantal polen | 3 |
| Hoogte | 185 |
| Diepte | 203 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 220 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 400 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 400 A |
| Schakelvermogen bij 400 V | 220 kW |
| Model | Transfer Switch |
