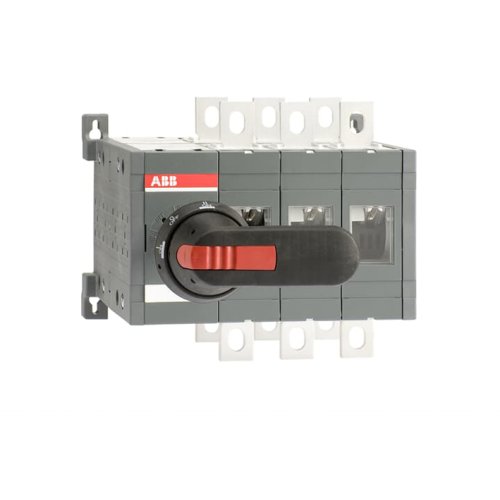

ABB Componenten OT400E03CFP OMSCHAKELAAR
Artikelnummer: 20095937
Artikelnummer fabrikant: 1SCA106360R1001
EAN Code: 6417019401645
ABB Componenten, Transfer Switch, OT400E03CFP, OT400E03CFP OMSCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT400E03CFP is een handbediende werkschakelaar voor veilige omschakeling tussen twee voedingsbronnen (I–0–II) in verdeelinrichtingen en machineomgevingen. Ideaal voor net/aggregaat-toepassingen waar continuïteit telt en stilstand tot een minimum moet worden beperkt.De snelle overgang met 90° bedieningshoek en een minimale OFF‑tijd van 20 ms helpt spanningsonderbrekingen te verkorten. De meegeleverde zwarte IP65 pistooltype hendel biedt duidelijke standweergave en betrouwbare bediening, terwijl as en boutset de bekabeling versnellen. Robuuste 3‑polige uitvoering voor consistente prestaties. Bewuste eenvoud: de hendel is niet vergrendelbaar en er is geen deursper, wat snelle toegang en vlotte bediening ondersteunt. Zo combineert OT400E03CFP snelheid, duidelijkheid en betrouwbaarheid in één compacte oplossing.
| Breedte | 221 |
| Aantal polen | 3 |
| Hoogte | 185 |
| Diepte | 203 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 220 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 400 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 400 A |
| Schakelvermogen bij 400 V | 220 kW |
| Model | Transfer Switch |
