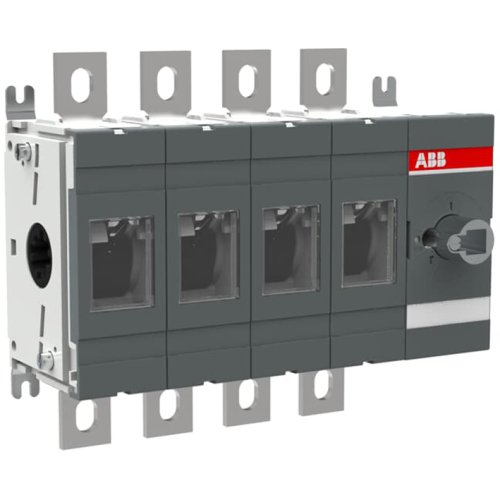

ABB Componenten OT315E40 SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20094689
Artikelnummer fabrikant: 1SCA022727R6640
EAN Code: 6417019235745
ABB Componenten, OT, OT315E40, OT315E40 SCHAKELAAR-DISCONNECTOR, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
De OT315E40 werkschakelaar uit de OT-serie is ontworpen voor het veilig schakelen en scheiden van stroomkringen in AC-toepassingen. Dankzij 4-polige uitvoering is hij geschikt voor driefasesystemen met nul en biedt hij betrouwbare scheiding tijdens onderhoud en ombouw.De lastscheider is frontbediend voor directe, intuïtieve bediening en wordt als bodemmontage-uitvoering geleverd voor snelle, stabiele paneelinbouw. Hendel en as zijn niet inbegrepen, wat flexibiliteit geeft in de keuze van deur- en inbouwoplossingen. Een klem-boutenset is inbegrepen voor efficiënte bekabeling en stevige aansluitingen. De OT315E40 combineert compacte bouw met hoge bedrijfszekerheid, ideaal wanneer een duidelijke scheidingsfunctie, eenvoudige integratie en langdurige betrouwbaarheid vereist zijn.
| Breedte | 235 |
| Aantal polen | 4 |
| Hoogte | 185 |
| Diepte | 107 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 315 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 180 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 315 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 315 A |
| Schakelvermogen bij 400 V | 180 kW |
| Model | OT |
