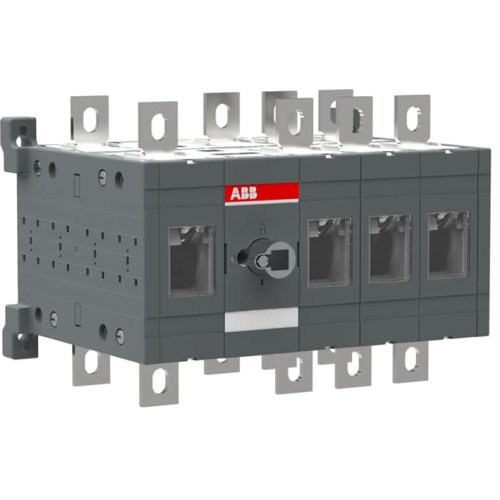

ABB Componenten OT315E13C OMSCHAKELAAR
Artikelnummer: 20095034
Artikelnummer fabrikant: 1SCA022777R1060
EAN Code: 6417019253176
ABB Componenten, Transfer Switch, OT315E13C, OT315E13C OMSCHAKELAAR, IP20, Schroefaansluiting, Zwart, Inbouwapparaat insteektechniek
OT315E13C is een krachtige Werkschakelaar voor omschakeltoepassingen in de serie Transfer Switch. Deze handbediende, 4-polige omschakelaar met 315 A nominale stroom maakt betrouwbare bron-naar-bron selectie mogelijk, bijvoorbeeld tussen net en back-up. Hij zorgt voor veilige scheiding en continuïteit van bedrijfsprocessen in kritische verdelers en machinelijnen.De OT315E13C biedt robuuste mechaniek voor langdurig gebruik en een duidelijke, intuïtieve bediening. De modulaire opzet met losse onderdelen ondersteunt flexibele paneelbouw: de Hendel en As worden apart besteld, zodat de bediening perfect op de kast en ergonomie kan worden afgestemd. Dit resulteert in snelle integratie, minimale stilstand en een toekomstvaste oplossing voor professionele omschakelscenario’s.
| Breedte | 265 |
| Aantal polen | 3 |
| Hoogte | 185 |
| Diepte | 203 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 315 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 160 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 315 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 315 A |
| Schakelvermogen bij 400 V | 160 kW |
| Model | Transfer Switch |
