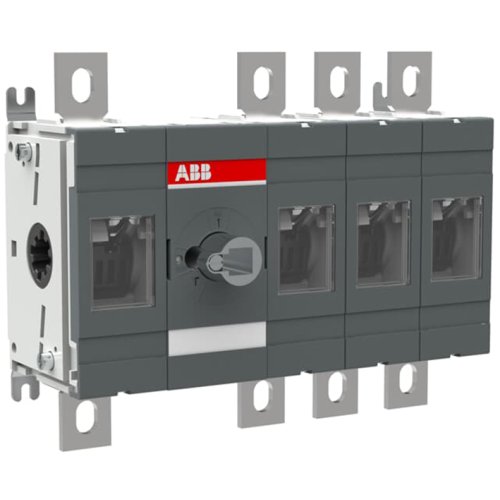

ABB Componenten OT315E13 SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20096220
Artikelnummer fabrikant: 1SCA110882R1001
EAN Code: 6417019440644
ABB Componenten, OT, OT315E13, OT315E13 SCHAKELAAR-DISCONNECTOR, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
Werkschakelaar OT315E13 uit de OT‑serie is ontworpen voor het veilig schakelen en scheiden van vierpolige AC‑kringen in besturings‑ en verdeeltoepassingen. Hij biedt betrouwbare onderbreking bij onderhoud, in- en uitschakelen van machines en als hoofdschakelaar in panelen.De frontbediende uitvoering met bodemmontage zorgt voor snelle, overzichtelijke inbouw en eenvoudige bediening aan de voorzijde. De hendel en as zijn niet inbegrepen, waardoor een optimale configuratie per paneel mogelijk is; compatibele opties zijn flexibel te selecteren. Een meegeleverde terminal‑boutenset versnelt de bekabeling en verhoogt de bedrijfszekerheid. Dankzij de robuuste bouw en de consistente OT‑accessoirelijn combineert OT315E13 compacte inbouw met hoge betrouwbaarheid en een toekomstvaste, schaalbare oplossing.
| Breedte | 240 |
| Aantal polen | 4 |
| Hoogte | 185 |
| Diepte | 107 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 315 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 180 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 315 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 315 A |
| Schakelvermogen bij 400 V | 180 kW |
| Model | OT |
