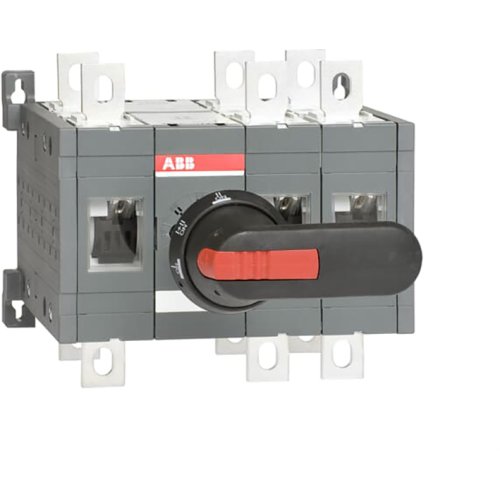

ABB Componenten OT315E12CLP OMSCHAKELAAR
Artikelnummer: 20095942
Artikelnummer fabrikant: 1SCA106419R1001
EAN Code: 6417019402161
ABB Componenten, Transfer Switch, OT315E12CLP, OT315E12CLP OMSCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT315E12CLP uit de serie Transfer Switch is een handbediende werkschakelaar voor betrouwbare omschakeling tussen twee voedingsbronnen zonder onderbreking. Ideaal in toepassingen waar continuïteit en nette spanningsoverdracht cruciaal zijn, zoals net/generator of redundante voedingen in besturings- en verdeelinrichtingen.Het gesloten-overgangprincipe (make-before-break) zonder 0-stand biedt een I+II-positie met minimale overlap van 20 ms, wat spanningsdips en pieken helpt voorkomen. De 3-polige uitvoering heeft een 90° bedieningshoek voor snelle, eenduidige bediening. Geleverd met zwarte kunststof IP65 pistoolhendel (I – I+II – II), as en boutenset voor kabelaansluiting. De hendel is niet vergrendelbaar en er is geen deursper, wat het product geschikt maakt voor panelen waar directe toegang en handmatige omschakeling gewenst zijn.
| Breedte | 221 |
| Aantal polen | 3 |
| Hoogte | 185 |
| Diepte | 203 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 160 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 315 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 315 A |
| Schakelvermogen bij 400 V | 160 kW |
| Model | Transfer Switch |
