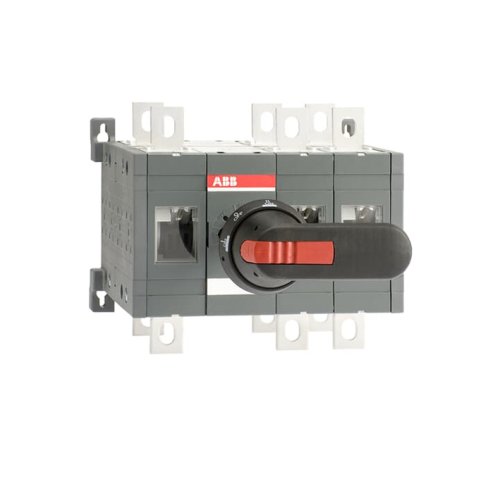

ABB Componenten OT315E12CFP OMSCHAKELAAR
Artikelnummer: 20096106
Artikelnummer fabrikant: 1SCA108633R1001
EAN Code: 6417019402093
ABB Componenten, Transfer Switch, OT315E12CFP, OT315E12CFP OMSCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT315E12CFP is een handbediende Werkschakelaar uit de serie Transfer Switch voor het betrouwbaar omschakelen tussen twee voedingen (I-0-II) in verdeelinrichtingen en machines. Ideaal wanneer korte onderbrekingen cruciaal zijn en een duidelijke, mechanische bediening gewenst is.De 3-polige schakelaar biedt een snelle overgang dankzij een 90° bedieningshoek en een minimale OFF-tijd van slechts 20 ms, wat stilstand beperkt. De meegeleverde zwarte IP65 pistool‑Hendel zorgt voor robuuste, stof- en spatwaterdichte bediening. Inclusief As en boutset voor eenvoudige, nette bekabelingsaansluiting. Duidelijke standindicatie I‑0‑II verhoogt de veiligheid en beheerbaarheid. Let op: de Hendel is niet afsluitbaar en er is geen deurvergrendeling voorzien, ideaal voor toepassingen waar snelle, directe toegang prioriteit heeft.
| Breedte | 221 |
| Aantal polen | 3 |
| Hoogte | 185 |
| Diepte | 203 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 160 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 315 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 315 A |
| Schakelvermogen bij 400 V | 160 kW |
| Model | Transfer Switch |
