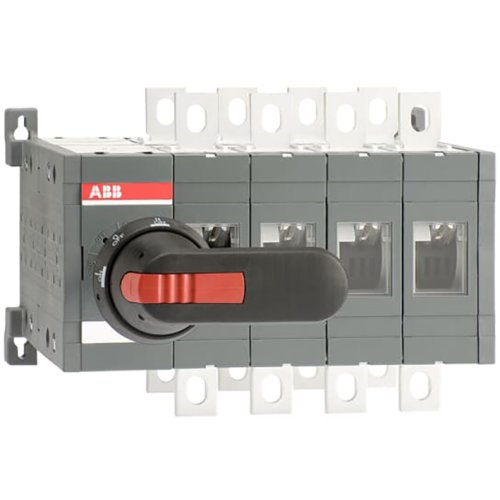

ABB Componenten OT315E04CFP OMSCHAKELAAR
Artikelnummer: 20096319
Artikelnummer fabrikant: 1SCA114535R1001
EAN Code: 6417019469652
ABB Componenten, Transfer Switch, OT315E04CFP, OT315E04CFP OMSCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
De OT315E04CFP werkschakelaar is een handbediende oplossing voor het betrouwbaar omschakelen tussen twee voedingsbronnen (I-0-II), bijvoorbeeld net–generator of net–net. Het 4-polige ontwerp maakt toepassing in driefasige installaties mogelijk met consistente scheiding en controle.Het product blinkt uit door snelle overgang: een bedieningshoek van 90° zorgt voor vlot schakelen met een minimale UIT‑tijd van slechts 20 ms, wat ongewenste stilstand beperkt. Standaard meegeleverd zijn een zwarte kunststof IP65 pistol‑type hendel, as en een boutset voor de kabelaansluiting, zodat montage direct kan plaatsvinden. De hendel is niet vergrendelbaar en er is geen deurinterlocking, wat de bediening eenvoudig en direct houdt. Onderdeel van de Transfer Switch‑serie en passend binnen OT315_CF.
| Breedte | 265 |
| Aantal polen | 4 |
| Hoogte | 185 |
| Diepte | 203 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 160 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 315 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 315 A |
| Schakelvermogen bij 400 V | 160 kW |
| Model | Transfer Switch |
