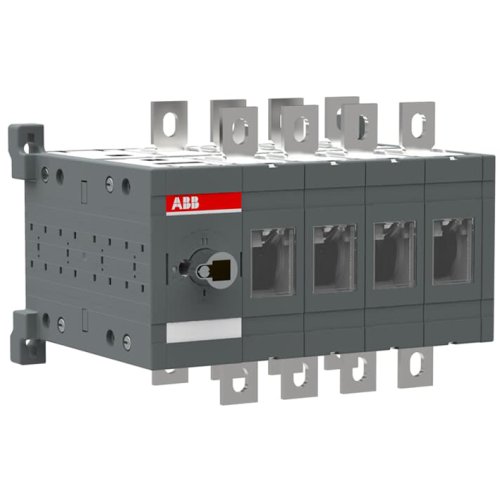

ABB Componenten OT315E04C OMSCHAKELAAR
Artikelnummer: 20094990
Artikelnummer fabrikant: 1SCA022775R1030
EAN Code: 6417019252285
ABB Componenten, Transfer Switch, OT315E04C, OT315E04C OMSCHAKELAAR, IP20, Schroefaansluiting, Zwart, Inbouwapparaat insteektechniek
OT315E04C Werkschakelaar uit de serie Transfer Switch is een handbediende, 4-polige omschakelaar voor het veilig en snel wisselen tussen twee voedingsbronnen of bedrijfsstanden tot 315 A. Ideaal voor net–aggregaatopstellingen, bypass-scenario’s en onderhoudssituaties waarin bedrijfskritische continuïteit gevraagd is.De 4-polige uitvoering zorgt voor complete scheiding van drie fasen en nul, wat de bedrijfszekerheid verhoogt. De handbediende bediening geeft directe controle op het juiste schakelmoment. Hendel en as worden apart besteld, zodat de bediening en montage exact op de toepassing kunnen worden afgestemd. Het resultaat: betrouwbare omschakeling, helder gebruik en een toekomstbestendige keuze voor paneel- en machinebouw waar uptime en veiligheid prioriteit hebben.
| Breedte | 265 |
| Aantal polen | 4 |
| Hoogte | 185 |
| Diepte | 203 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 315 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 160 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 315 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 315 A |
| Schakelvermogen bij 400 V | 160 kW |
| Model | Transfer Switch |
