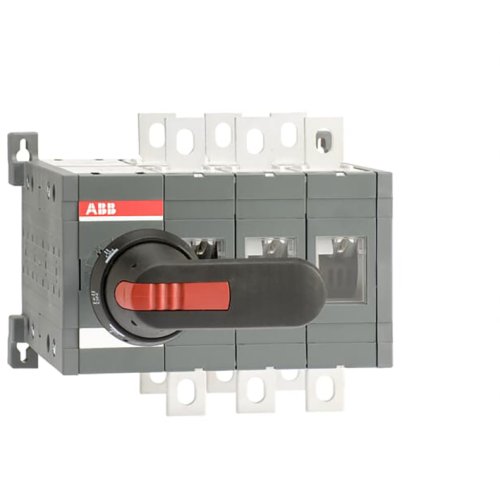

ABB Componenten OT315E03CLP OMSCHAKELAAR
Artikelnummer: 20096105
Artikelnummer fabrikant: 1SCA108630R1001
EAN Code: 6417019401621
ABB Componenten, Transfer Switch, OT315E03CLP, OT315E03CLP OMSCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
De OT315E03CLP uit de Transfer Switch‑serie is een handbediende werkschakelaar/omschakelaar voor het betrouwbaar omschakelen tussen twee voedingsbronnen in verdeelinrichtingen en machine-omgevingen. Ideaal wanneer continuïteit essentieel is: de gesloten overgang zorgt voor naadloze bronovername zonder 0‑stand, waardoor spanningsdips en procesonderbrekingen worden geminimaliseerd.Deze 3-polige oplossing werkt volgens make-before-break met een overlap van minimaal 20 ms en duidelijke standen I – I+II – II. De 90° bediening met pistool‑hendel maakt omschakelen snel en intuïtief. Geleverd inclusief zwarte kunststof IP65 hendel, as en boutenset voor directe montage. Door de robuuste uitvoering is hij geschikt voor ruwe omgevingen. Let op: de hendel is niet vergrendelbaar en er is geen deuraanvergrendeling voorzien.
| Breedte | 221 |
| Aantal polen | 3 |
| Hoogte | 185 |
| Diepte | 203 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 160 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 315 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 315 A |
| Schakelvermogen bij 400 V | 160 kW |
| Model | Transfer Switch |
