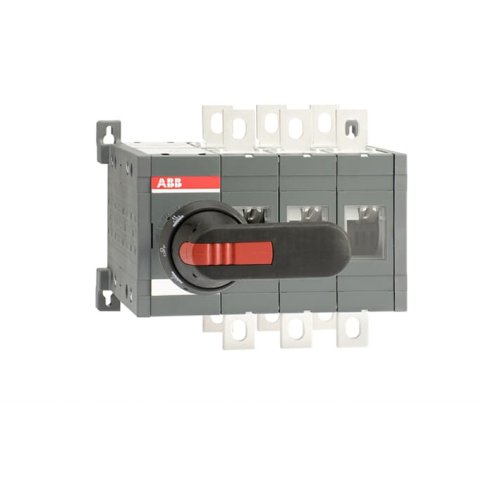

ABB Componenten OT315E03CFP OMSCHAKELAAR
Artikelnummer: 20096104
Artikelnummer fabrikant: 1SCA108629R1001
EAN Code: 6417019401614
ABB Componenten, Transfer Switch, OT315E03CFP, OT315E03CFP OMSCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT315E03CFP werkschakelaar uit de Transfer Switch-serie voor het handbediend omschakelen tussen twee voedingen (I-0-II) in verdeelinrichtingen en machines. Ideaal wanneer betrouwbare bronoverdracht en korte stilstand vereist zijn.De schakelaar biedt snelle omschakeling met een 90° bedieningshoek en een minimale OFF-tijd van 20 ms, zodat processen nauwelijks onderbroken worden. Standaard geleverd met een zwarte kunststof IP65 pistool‑hendel I-0-II, inclusief as en boutenset voor de kabelaansluiting, wat de montage vereenvoudigt. De hendel is niet vergrendelbaar en zonder deursper, wat zorgt voor directe bediening op locatie. Driepolige uitvoering voor gangbare toepassingen waar compacte inbouw, duidelijke standindicatie en consistente schakelsnelheid gevraagd zijn.
| Breedte | 221 |
| Aantal polen | 3 |
| Hoogte | 185 |
| Diepte | 203 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 160 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 315 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 315 A |
| Schakelvermogen bij 400 V | 160 kW |
| Model | Transfer Switch |
