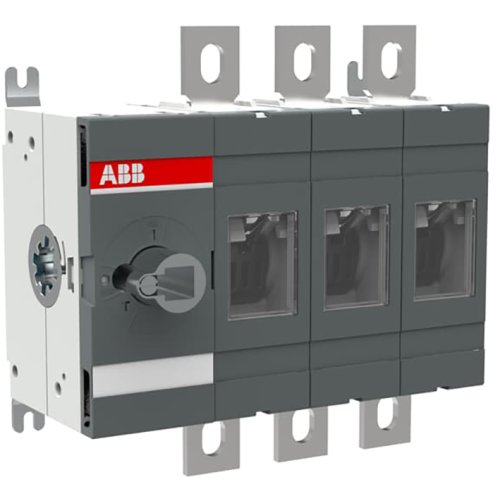

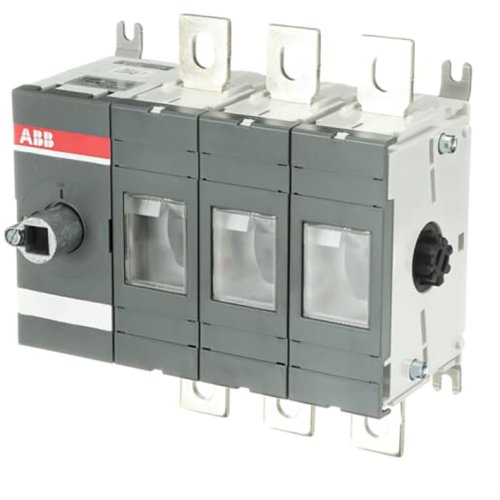

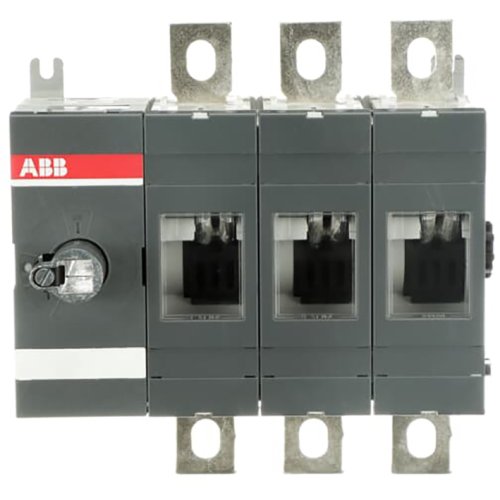

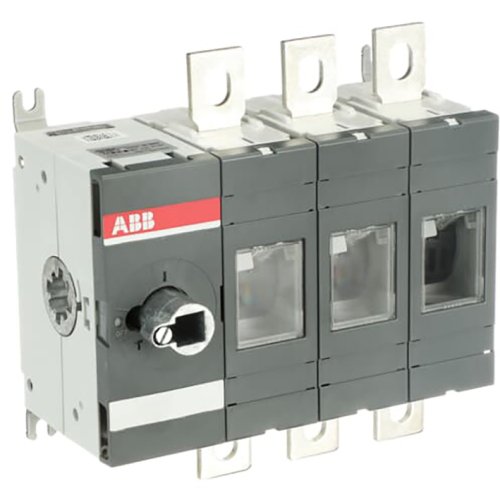

ABB Componenten OT315E03 SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20094687
Artikelnummer fabrikant: 1SCA022727R5910
EAN Code: 6417019235714
ABB Componenten, OT, OT315E03, OT315E03 SCHAKELAAR-DISCONNECTOR, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
De OT315E03 uit de OT-serie is een 3-polige Werkschakelaar voor het veilig schakelen en scheiden van circuits in verdeelinrichtingen en machineomgevingen. Ideaal voor hoofdscheiding, onderhoudswerk en betrouwbare uitschakeling bij service. Dankzij frontbediening is de status duidelijk en direct bereikbaar in het paneel, terwijl bodemmontage een nette, ruimte-efficiënte inbouw mogelijk maakt.De uitvoering wordt geleverd met een terminal-boutenset voor een snelle, solide bekabeling. Hendel en as zijn niet inbegrepen, zodat de juiste bedieningscomponenten flexibel kunnen worden geselecteerd voor de toepassing. Het robuuste ontwerp uit de OT-serie staat voor consistente prestaties en lange levensduur. Resultaat: snelle montage, duidelijke bediening en betrouwbare onderbreking, precies waar continuïteit en veiligheid centraal staan.
| Breedte | 191 |
| Aantal polen | 3 |
| Hoogte | 185 |
| Diepte | 107 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 315 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 180 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 315 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 315 A |
| Schakelvermogen bij 400 V | 180 kW |
| Model | OT |
