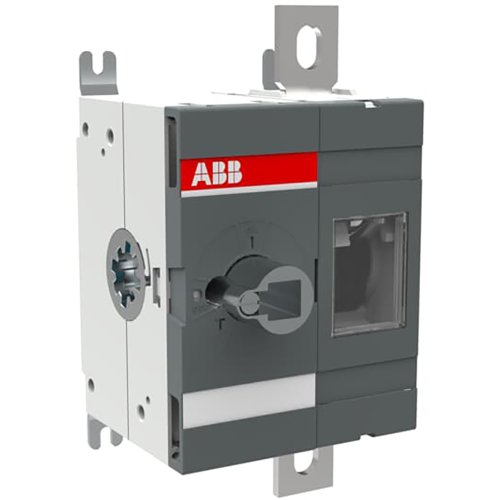

ABB Componenten OT315E01 SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20095132
Artikelnummer fabrikant: 1SCA022799R7200
EAN Code: 6417019264851
ABB Componenten, OT, OT315E01, OT315E01 SCHAKELAAR-DISCONNECTOR, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
De OT315E01 werkschakelaar is ontworpen voor het veilig schakelen en scheiden van stroomkringen in panelen en machines. Dankzij frontbediening biedt hij duidelijke, betrouwbare uitschakeling bij onderhoud en service, met een solide basis voor AC-toepassingen binnen de OT‑serie.De 1-polige uitvoering met bodemmontage maakt compacte inbouw mogelijk, terwijl de meegeleverde terminal bolt kit de aansluiting versnelt en consistent houdt. Hendel en as zijn niet inbegrepen, zodat de juiste bedieningsaccessoires per project gekozen kunnen worden. Dit geeft flexibiliteit in paneelontwerp en bediening, zonder concessies aan veiligheid of duurzaamheid. Een robuuste keuze voor wie een efficiënte, onderhoudsvriendelijke lastscheiding wil combineren met een strakke, modulaire opbouw.
| Breedte | 103 |
| Aantal polen | 1 |
| Hoogte | 185 |
| Diepte | 107 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 315 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 180 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 315 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 315 A |
| Schakelvermogen bij 400 V | 180 kW |
| Model | OT |
