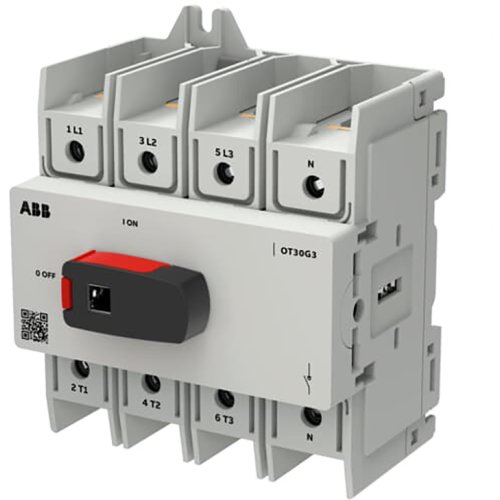

ABB Componenten OT30G3-4BSN2 LASTSCHEIDER
Artikelnummer: 20097572
Artikelnummer fabrikant: 1SCA162545R1001
EAN Code: 6417019925806
ABB Componenten, OT Plus, OT30G3-4BSN2, OT30G3-4BSN2 LASTSCHEIDER, 95,5, 74,6, IP20, Schroefaansluiting, Zwart, Compleet apparaat in behuizing ingebouwd
De OT30G3-4BSN2 Werkschakelaar uit de OT Plus serie is ontworpen voor het veilig schakelen en scheiden van AC-stroomkringen in besturingskasten en verdeelinrichtingen. Hij combineert compacte inbouw met betrouwbare bediening aan de voorzijde, waardoor stilstand wordt beperkt en onderhoud gecontroleerd en veilig kan plaatsvinden.Deze 4-polige werkschakelaar voor bodemmontage op DIN-rail past in panelen met 45 mm DIN-uitsparing. Ingebouwde schroefklemmen versnellen de bedrading en verminderen foutkansen. De direct-gemonteerde knop-hendel is met een hangslot te vergrendelen voor extra werkveiligheid. Voor flexibele paneelopbouw kan een as worden toegevoegd voor externe bediening. De robuuste constructie en consistente schakelprestaties maken dit een duurzame keuze voor zowel nieuwe installaties als retrofitprojecten.
| Breedte | 95,5 |
| Aantal polen | 4 |
| Hoogte | 123 |
| Diepte | 74,6 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 800.000 - 800.000 V |
| Nom. continustroom Iu | 40 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Nom. vermogen, AC-23, 400 V | 18,5 kW |
| Max. nom. bedrijfsspanning Ue bij AC | 800 V |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 40 A |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 40 A |
| Schakelvermogen bij 400 V | 18,5 kW |
| Model | OT Plus |
