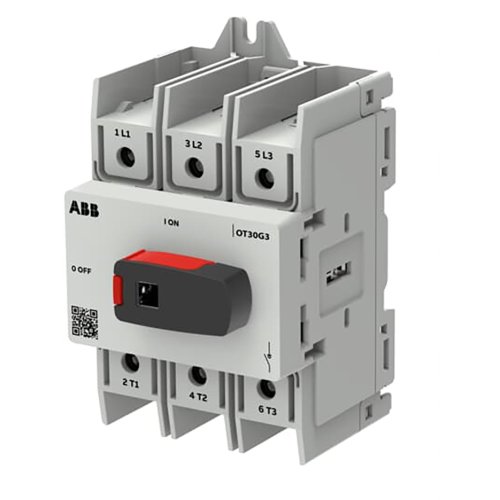

ABB Componenten OT30G3-3BS LASTSCHEIDER
Artikelnummer: 20097570
Artikelnummer fabrikant: 1SCA162539R1001
EAN Code: 6417019925721
ABB Componenten, OT Plus, OT30G3-3BS, OT30G3-3BS LASTSCHEIDER, 74,6, IP20, Schroefaansluiting, Zwart, Compleet apparaat in behuizing ingebouwd
De Werkschakelaar OT30G3-3BS uit de OT Plus-serie is ontworpen voor het veilig schakelen en isoleren van 3-fase stroomkringen in besturings- en verdeelpanelen. Ideaal voor toepassingen waar betrouwbare onderbreking en duidelijke scheiding van circuits vereist is, met een compacte inbouw die naadloos past in panelen met een 45 mm DIN-uitsparing.Deze werkschakelaar biedt snelle montage dankzij bodemmontage op DIN-rail en ingebouwde schroefklemmen die bedrading vereenvoudigen. De direct-gemonteerde knop‑hendel is vergrendelbaar met hangslot voor veilige onderhoudssituaties, terwijl een as optioneel kan worden gemonteerd voor externe bediening. De frontbediening geeft een duidelijke statusindicatie, wat foutkansen verkleint. Het resultaat: een robuuste, tijdbesparende oplossing die veiligheid, flexibiliteit en betrouwbaarheid combineert in één compact product.
| Breedte | 70 |
| Aantal polen | 3 |
| Hoogte | 123 |
| Diepte | 74,6 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 800.000 - 800.000 V |
| Nom. continustroom Iu | 40 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Nom. vermogen, AC-23, 400 V | 18,5 kW |
| Max. nom. bedrijfsspanning Ue bij AC | 800 V |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 40 A |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 40 A |
| Schakelvermogen bij 400 V | 18,5 kW |
| Model | OT Plus |
