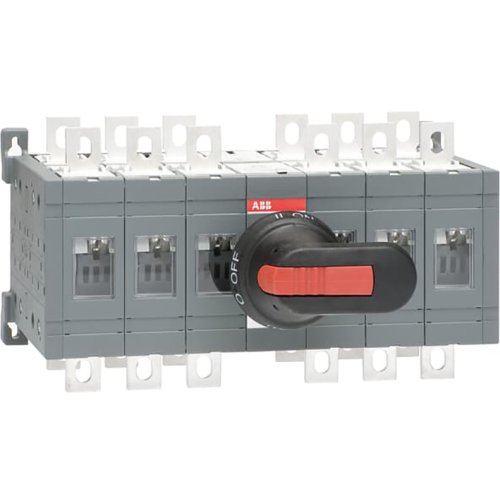

ABB Componenten OT250E33CP OMSCHAKELAAR
Artikelnummer: 20096674
Artikelnummer fabrikant: 1SCA118551R1001
EAN Code: 6417019503080
ABB Componenten, Transfer Switch, OT250E33CP, OT250E33CP OMSCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT250E33CP Werkschakelaar uit de serie Transfer Switch is ontworpen voor het veilig en handbediend omschakelen tussen twee voedingsbronnen of circuits in verdelers en besturingskasten. Met 6 polen en een nominale stroom van 250 A biedt hij betrouwbare continuïteit en duidelijke I-0-II positie-aanduiding voor snelle statuscontrole.De zwarte IP65 pistooltype hendel is vergrendelbaar met hangslot in de 0-positie voor extra veiligheid. De deurvergrendeling activeert in de I- en II-stand en blijft actief wanneer vergrendeld, wat ongewenst openen onder belasting voorkomt. De set wordt compleet geleverd met as en boutenset voor de kabelaansluiting, waardoor montage vlot verloopt. Handbediende bediening geeft directe controle, terwijl de robuuste OT250_C-bouw gerealiseerd is voor intensief gebruik en lange levensduur.
| Breedte | 275 |
| Aantal polen | 6 |
| Hoogte | 150 |
| Diepte | 160 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 140 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 250 A |
| Schakelvermogen bij 400 V | 140 kW |
| Model | Transfer Switch |
