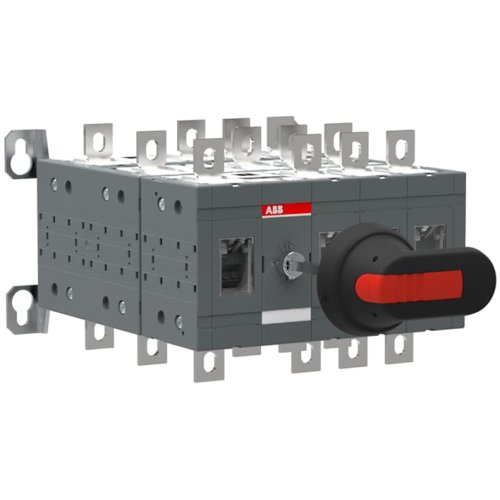

ABB Componenten OT250E13YP BYPASS-SCHAKELAAR
Artikelnummer: 20096863
Artikelnummer fabrikant: 1SCA123571R1001
EAN Code: 6417019543550
ABB Componenten, By-pass Switch, OT250E13YP, OT250E13YP BYPASS-SCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT250E13YP Werkschakelaar uit de serie By-pass Switch is ontwikkeld voor betrouwbare bypass-toepassingen: snel en veilig omschakelen tussen voeding/last of een circuit omzeilen voor onderhoud, zonder de continuïteit te onderbreken.De handbediende I-0-II oplossing wordt geleverd met een zwarte kunststof IP65 pistooltype hendel en een snap-on hendelverlenging voor soepele bediening. De hendel is vergrendelbaar in de 0‑positie voor extra veiligheid, terwijl een deurvergrendeling actief is in de I‑ en II‑posities en bij vergrendeling. Een as en boutenset voor de kabelaansluiting zijn inbegrepen voor een solide, efficiënte montage. De hendelverlenging wordt eenvoudig verwijderd bij vergrendelen met hangslot, wat ongewenste handelingen voorkomt. Dit biedt duidelijke statusindicatie, verhoogde bedrijfszekerheid en snelle, veilige omschakeling in kritische installaties.
| Breedte | 229 |
| Aantal polen | 4 |
| Hoogte | 150 |
| Diepte | 236 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 140 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 250 A |
| Schakelvermogen bij 400 V | 140 kW |
| Model | By-pass Switch |
