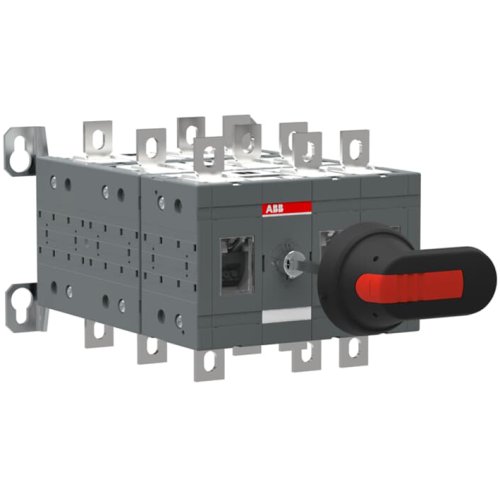

ABB Componenten OT250E12YP BYPASS-SCHAKELAAR
Artikelnummer: 20096862
Artikelnummer fabrikant: 1SCA123565R1001
EAN Code: 6417019543499
ABB Componenten, By-pass Switch, OT250E12YP, OT250E12YP BYPASS-SCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
De OT250E12YP Werkschakelaar uit de By-pass Switch serie is een handbediende I-0-II omschakelaar voor het veilig omleiden of overbruggen van circuits tijdens onderhoud en testwerk. Ideaal om processen draaiende te houden terwijl een primaire bron of component wordt vrijgeschakeld.De zwarte kunststof IP65 pistooltype hendel met snap-on hendelverlenging zorgt voor soepele bediening, zelfs met handschoenen. De hendel is vergrendelbaar in de 0-positie voor extra veiligheid, terwijl deurinterlock actief is in de I- en II-positie en wanneer vergrendeld, wat ongewenste toegang voorkomt. Meegeleverde as en boutset vereenvoudigen de kabelaansluiting en versnellen de inbouw. Duidelijke I-0-II-standaanduiding minimaliseert bedieningsfouten en verhoogt bedrijfszekerheid, met een robuuste mechanische uitvoering die bestand is tegen veeleisende omgevingen.
| Breedte | 194 |
| Aantal polen | 3 |
| Hoogte | 150 |
| Diepte | 236 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 140 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 250 A |
| Schakelvermogen bij 400 V | 140 kW |
| Model | By-pass Switch |
