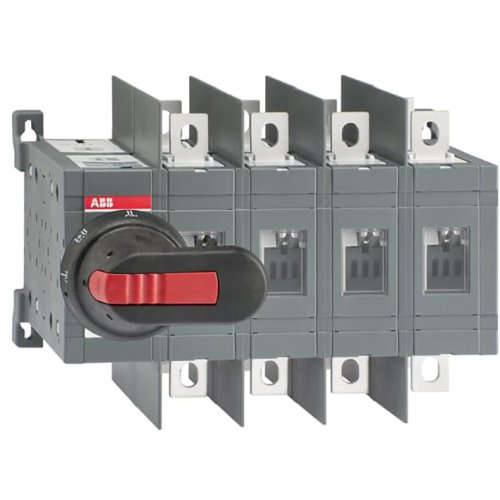

ABB Componenten OT250E04WCFP OMSCHAKELAAR
Artikelnummer: 20096098
Artikelnummer fabrikant: 1SCA108606R1001
EAN Code: 6417019399553
ABB Componenten, Transfer Switch, OT250E04WCFP, OT250E04WCFP OMSCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT250E04WCFP Werkschakelaar uit de Transfer Switch-serie voor het handmatig omschakelen tussen twee voedingsbronnen of circuits in energieverdeling en paneelbouw. Ideaal wanneer bedrijfskritische installaties snel en gecontroleerd moeten overschakelen zonder lange onderbreking.De 4-polige uitvoering met snelle overgang schakelt met een 90° bedieningshoek en heeft een minimale OFF-tijd van slechts 20 ms—wat stilstand beperkt en de beschikbaarheid verhoogt. Wordt geleverd met zwarte kunststof IP65 I-0-II pistooltype hendel, as en boutenset voor de kabelaansluiting. De IP65-bescherming maakt bediening mogelijk in veeleisende omgevingen. Handbediend betekent robuuste, directe controle zonder complexe aandrijving. Let op: de hendel is niet vergrendelbaar met hangslot en er is geen deursper, wat de montage vereenvoudigt waar vergrendeling niet vereist is.
| Breedte | 237 |
| Aantal polen | 4 |
| Hoogte | 170 |
| Diepte | 160 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 140 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 250 A |
| Schakelvermogen bij 400 V | 140 kW |
| Model | Transfer Switch |
