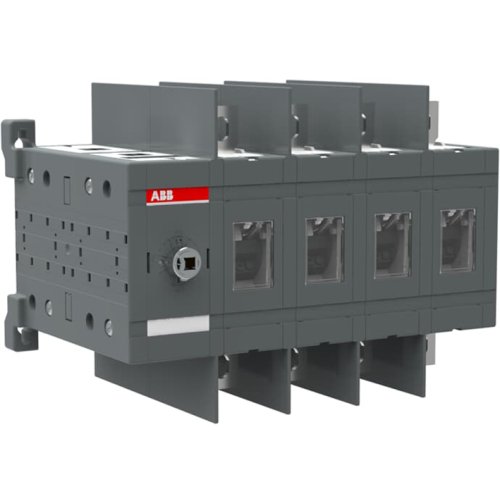

ABB Componenten OT250E04WC OMSCHAKELAAR
Artikelnummer: 20094989
Artikelnummer fabrikant: 1SCA022775R0900
EAN Code: 6417019252278
ABB Componenten, Transfer Switch, OT250E04WC, OT250E04WC OMSCHAKELAAR, IP20, Schroefaansluiting, Zwart, Inbouwapparaat insteektechniek
OT250E04WC uit de serie Transfer Switch is een handbediende werkschakelaar met omschakelfunctie voor het veilig wisselen tussen twee voedingsbronnen of circuits tot 250 A. Het 4-polige ontwerp met fasebarrières verkleint de kans op overslag en ondersteunt betrouwbare continuïteit in verdeelinrichtingen en bij net-/generatoromschakeling.De constructie is ontworpen voor consistente, stevige schakelingen en een efficiënte inbouw in panelen. Dankzij de fasebarrières blijven aders en polen duidelijk gescheiden voor extra veiligheid. De Hendel en As worden bewust apart besteld, zodat de bediening en montagepositie flexibel op het paneelontwerp afgestemd kunnen worden. Dit maakt de OT250E04WC een praktische keuze wanneer een duidelijke, handbediende omschakeling gevraagd wordt met focus op veiligheid, betrouwbaarheid en configuratievrijheid.
| Breedte | 237 |
| Aantal polen | 4 |
| Hoogte | 170 |
| Diepte | 160 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 250 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 140 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 250 A |
| Schakelvermogen bij 400 V | 140 kW |
| Model | Transfer Switch |
