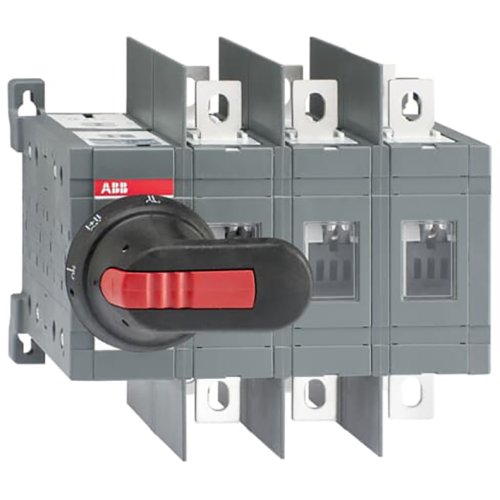

ABB Componenten OT250E03WCLP OMSCHAKELAAR
Artikelnummer: 20095994
Artikelnummer fabrikant: 1SCA107576R1001
EAN Code: 6417019410388
ABB Componenten, Transfer Switch, OT250E03WCLP, OT250E03WCLP OMSCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT250E03WCLP werkschakelaar uit de Transfer Switch-serie is een handbediende oplossing voor veilige en continue bronomschakeling, bijvoorbeeld tussen net en alternatieve voeding. De 3-polige configuratie met fasebarrières ondersteunt een gesloten overgang: make-before-break zonder UIT-stand. Tussen I en II is er I+II, waarbij beide contacten minimaal 20 ms overlap hebben voor bedrijfscontinuïteit.De set wordt compleet geleverd met een zwarte kunststof IP65 pistool‑hendel (I – I+II – II), as en boutenset voor de kabelaansluiting, wat installatie vereenvoudigt. De 90° bedieningshoek zorgt voor snelle, duidelijke omschakeling. Extra pluspunten: verhoogde veiligheid door fasebarrières en een robuuste hendel voor veeleisende omgevingen. Let op: de hendel is niet vergrendelbaar en er is geen deuraanrijging.
| Breedte | 194 |
| Aantal polen | 3 |
| Hoogte | 170 |
| Diepte | 160 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 140 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 250 A |
| Schakelvermogen bij 400 V | 140 kW |
| Model | Transfer Switch |
