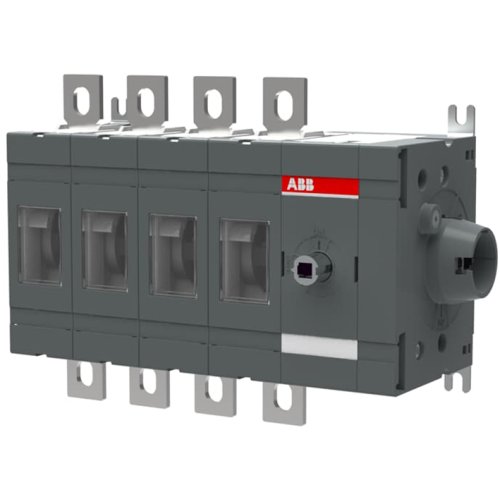

ABB Componenten OT200ES40 SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20095454
Artikelnummer fabrikant: 1SCA022869R8090
EAN Code: 6417019337272
ABB Componenten, OT, OT200ES40, OT200ES40 SCHAKELAAR-DISCONNECTOR, 233,5, 82,5, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
Werkschakelaar OT200ES40 is ontworpen voor het veilig scheiden en uitschakelen van voedingen in besturings- en vermogenscircuits. De 4-polige uitvoering zorgt voor een volledige onderbreking over alle polen, waardoor werkzaamheden veilig en gecontroleerd kunnen plaatsvinden.Dankzij zijdelingse bediening is deurkoppeling in de kast eenvoudig te realiseren, terwijl bodemmontage een snelle en nette paneelopbouw mogelijk maakt. Hendel en as zijn niet inbegrepen, zodat een passende set gekozen kan worden voor de gewenste inbouwdiepte en ergonomie. De meegeleverde terminal bolt kit versnelt de bekabeling en verkort de montagetijd. Als onderdeel van de OT-serie staat dit model voor robuuste lastscheiding, hoge betrouwbaarheid en een compacte bouwvorm die ruimte bespaart en modernisering vereenvoudigt.
| Breedte | 233,5 |
| Aantal polen | 4 |
| Hoogte | 150 |
| Diepte | 82,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 200 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 110 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 200 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 200 A |
| Schakelvermogen bij 400 V | 110 kW |
| Model | OT |
