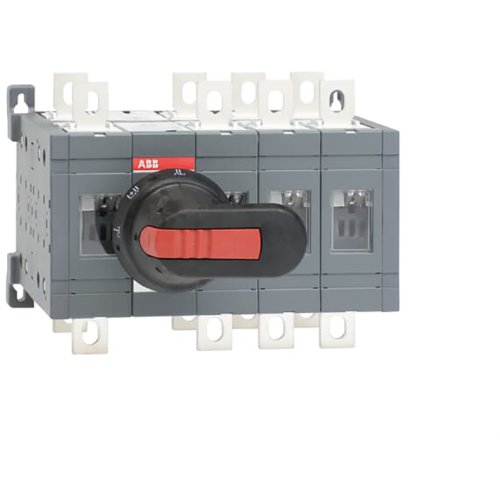

ABB Componenten OT200E13CLP OMSCHAKELAAR
Artikelnummer: 20096091
Artikelnummer fabrikant: 1SCA108548R1001
EAN Code: 6417019399362
ABB Componenten, Transfer Switch, OT200E13CLP, OT200E13CLP OMSCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
De OT200E13CLP is een handbediende werkschakelaar voor betrouwbare omschakeling tussen twee voedingsbronnen met minimale onderbreking. Ideaal voor toepassingen waar continuïteit cruciaal is, zoals net–generator of UPS–net omschakeling. Dankzij de 4-polige uitvoering biedt hij volledige scheiding van fasen en nul.De closed transition (maak-voor-breek) zonder UIT-stand zorgt voor een soepele overgang: tussen positie I en II is er een I+II-stand met een minimale overlap van 20 ms. De meegeleverde zwarte kunststof IP65 pistooltype hendel met 90° bedieningshoek, plus as en boutenset, maken snelle montage en bediening mogelijk. Extra zekerheid komt uit de duidelijke I – I+II – II markeringen. De hendel is niet vergrendelbaar en er is geen deursper, wat directe, vlotte bediening ondersteunt.
| Breedte | 205 |
| Aantal polen | 4 |
| Hoogte | 150 |
| Diepte | 160 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 110 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 200 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 200 A |
| Schakelvermogen bij 400 V | 110 kW |
| Model | Transfer Switch |
