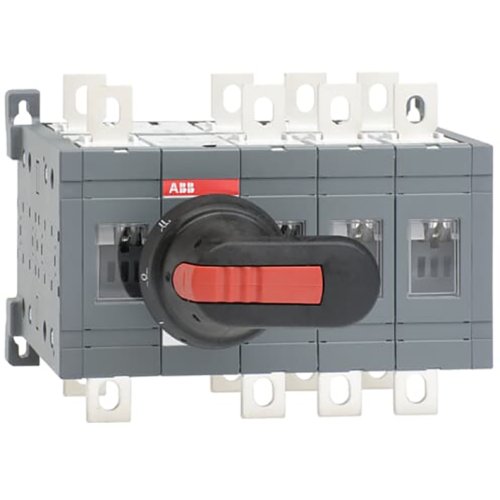

ABB Componenten OT200E13CFP OMSCHAKELAAR
Artikelnummer: 20096088
Artikelnummer fabrikant: 1SCA108543R1001
EAN Code: 6417019399904
ABB Componenten, Transfer Switch, OT200E13CFP, OT200E13CFP OMSCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT200E13CFP WerkschakelaarDe OT200E13CFP is een handbediende omschakelaar voor betrouwbare bronoverdracht tussen twee voedingen, bijvoorbeeld net–generator of UPS–net. Ideaal wanneer continuïteit en duidelijke standweergave (I-0-II) essentieel zijn in industriële en utilitaire toepassingen.De snelle overgang wordt bereikt met een 90° bedienhoek en een minimale OFF‑tijd van slechts 20 ms, waardoor onderbrekingen tot een minimum beperkt blijven. De 4‑polige uitvoering biedt volledige scheiding, ook van de nul. Geleverd inclusief zwarte kunststof IP65 pistooltype hendel, as en boutset voor kabelaansluitingen, wat installatietijd verkort en een robuuste frontbediening mogelijk maakt. Voor de juiste toepassing: de hendel is niet vergrendelbaar en er is geen deurvergrendeling voorzien.
| Breedte | 205 |
| Aantal polen | 4 |
| Hoogte | 150 |
| Diepte | 160 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 110 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 200 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 200 A |
| Schakelvermogen bij 400 V | 110 kW |
| Model | Transfer Switch |
