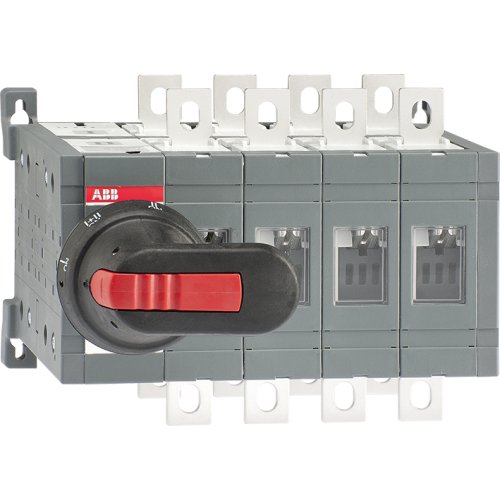

ABB Componenten OT200E04CLP OMSCHAKELAAR
Artikelnummer: 20096085
Artikelnummer fabrikant: 1SCA108530R1001
EAN Code: 6417019399485
ABB Componenten, Transfer Switch, OT200E04CLP, OT200E04CLP OMSCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT200E04CLP is een handbediende omschakelaar voor het veilig en nagenoeg ononderbroken overschakelen tussen twee voedingsbronnen in verdeelinrichtingen en machinebesturingen. Ideaal wanneer continuïteit telt: de gesloten overgang zorgt dat systemen blijven draaien zonder ongewenste onderbreking.De 4-polige uitvoering werkt volgens het make-before-break-principe, zonder UIT-stand, met een I+II-positie waarin beide circuits minimaal 20 ms overlappen. De 90° bedienhoek en de meegeleverde zwarte kunststof IP65 pistoolgreep met I - I+II - II markering bieden snelle, duidelijke bediening. Inclusief as en boutset voor de kabelaansluiting. De hendel is niet vergrendelbaar en er is geen deursper, wat directe toegang en vlotte schakelingen bevordert. Onderdeel van de Transfer Switch-serie voor betrouwbare bronomschakeling.
| Breedte | 205 |
| Aantal polen | 4 |
| Hoogte | 150 |
| Diepte | 160 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 110 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 200 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 200 A |
| Schakelvermogen bij 400 V | 110 kW |
| Model | Transfer Switch |
