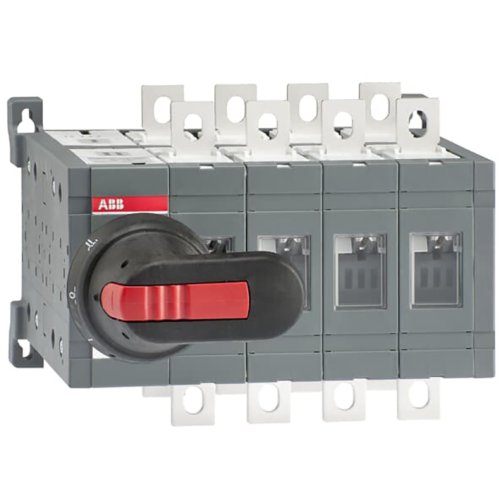

ABB Componenten OT200E04CFP OMSCHAKELAAR
Artikelnummer: 20096084
Artikelnummer fabrikant: 1SCA108528R1001
EAN Code: 6417019399591
ABB Componenten, Transfer Switch, OT200E04CFP, OT200E04CFP OMSCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT200E04CFP werkschakelaar uit de serie Transfer Switch, ontworpen voor handbediende omschakeling tussen twee voedingen of bronnen. Ideaal voor toepassingen waar bedrijfszekerheid en directe controle cruciaal zijn. De 4-polige configuratie ondersteunt drie fasen plus nul en maakt snelle, veilige overschakeling mogelijk.De snelle overgangstechnologie met 90° bedieningshoek minimaliseert de uitvaltijd; de minimale UIT-tijd tussen I–II of II–I is slechts 20 ms. Wordt compleet geleverd met zwarte, kunststof IP65 I-0-II pistoolhendel, as en boutset voor de kabelaansluiting, wat de montage versnelt. De duidelijke I-0-II-stand verhoogt de bedieningszekerheid. Let op: de hendel is niet vergrendelbaar en er is geen deursper voorzien, ideaal waar snelle toegankelijkheid prioriteit heeft.
| Breedte | 205 |
| Aantal polen | 4 |
| Hoogte | 150 |
| Diepte | 160 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 110 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 200 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 200 A |
| Schakelvermogen bij 400 V | 110 kW |
| Model | Transfer Switch |
