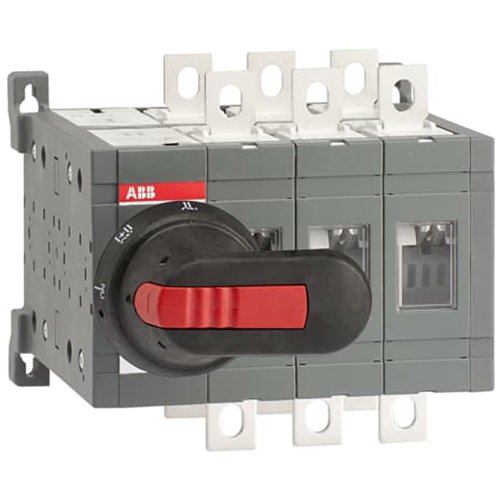

ABB Componenten OT200E03CLP OMSCHAKELAAR
Artikelnummer: 20096083
Artikelnummer fabrikant: 1SCA108522R1001
EAN Code: 6417019399539
ABB Componenten, Transfer Switch, OT200E03CLP, OT200E03CLP OMSCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT200E03CLP Werkschakelaar uit de Transfer Switch serie is een handbediende 3-polige oplossing voor het betrouwbaar omschakelen tussen twee voedingsbronnen zonder onderbreking. Ideaal wanneer continuïteit cruciaal is: tussen stand I en II bevindt zich I+II, waardoor beide circuits minimaal 20 ms overlappen en spanningsdips worden geminimaliseerd.De 90° slag maakt snelle, duidelijke bediening mogelijk. De meegeleverde zwarte, IP65 pistooltype hendel met I – I+II – II markering, plus as en boutenset voor de kabelaansluiting, zorgen voor een vlotte montage en robuuste werking. De hendel is niet vergrendelbaar en er is geen deursluiting, wat directe toegang vergemakkelijkt. OT200E03CLP combineert veilige, make-before-break omschakeling met hoge betrouwbaarheid in compacte vorm.
| Breedte | 170 |
| Aantal polen | 3 |
| Hoogte | 150 |
| Diepte | 160 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 110 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 200 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 200 A |
| Schakelvermogen bij 400 V | 110 kW |
| Model | Transfer Switch |
