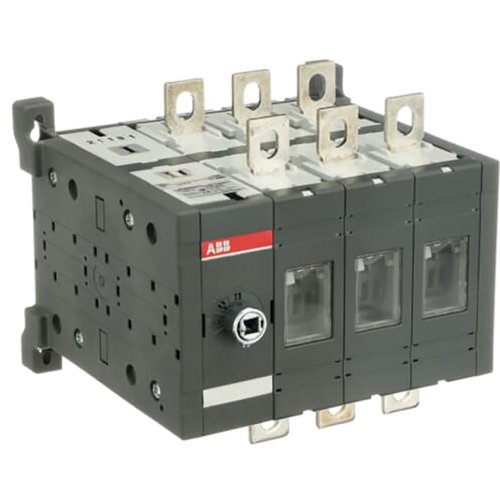

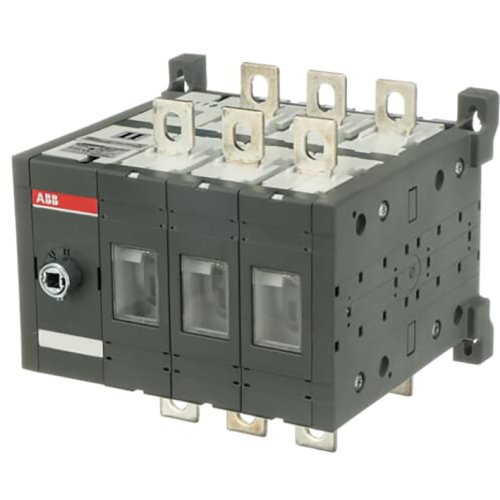

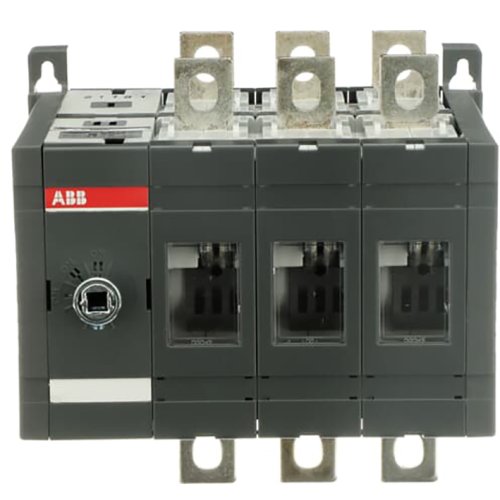

ABB Componenten OT200E03CL OMSCHAKELAAR
Artikelnummer: 20096082
Artikelnummer fabrikant: 1SCA108521R1001
EAN Code: 6417019397078
ABB Componenten, Transfer Switch, OT200E03CL, OT200E03CL OMSCHAKELAAR, IP20, Schroefaansluiting, Zwart, Inbouwapparaat insteektechniek
OT200E03CL is een handbediende werkschakelaar met omschakelfunctie uit de serie Transfer Switch, ontworpen voor het naadloos omschakelen tussen twee voedingsbronnen in kritische toepassingen. Ideaal wanneer continuïteit van voeding essentieel is en stilstand onacceptabel.Dankzij het closed transition-principe (make-before-break) verloopt de overgang zonder uit-stand: tussen positie I en II bevindt zich I+II, waarbij beide circuits minimaal 20 ms gelijktijdig gesloten zijn. Dit beperkt spanningsdips en voorkomt ongewenste onderbrekingen. De 3-polige uitvoering en de 90° bedieningshoek zorgen voor duidelijke, betrouwbare bediening in het veld. Hendel en as worden apart besteld, waardoor flexibiliteit in paneelontwerp behouden blijft. Resultaat: stabiele bronomschakeling met hoge bedrijfszekerheid en een strakke, voorspelbare schakelactie.
| Breedte | 170 |
| Aantal polen | 3 |
| Hoogte | 150 |
| Diepte | 160 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 110 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 200 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 200 A |
| Schakelvermogen bij 400 V | 110 kW |
| Model | Transfer Switch |
