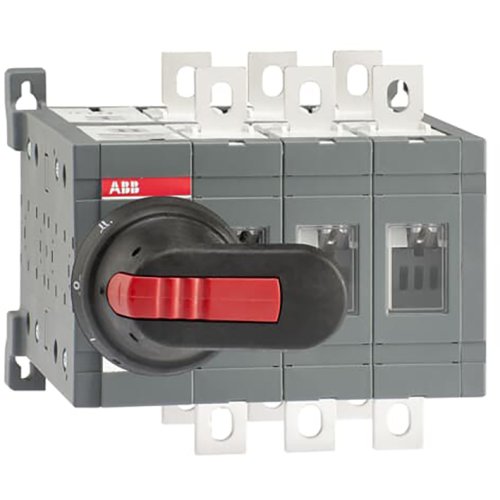

ABB Componenten OT200E03CFP OMSCHAKELAAR
Artikelnummer: 20096081
Artikelnummer fabrikant: 1SCA108520R1001
EAN Code: 6417019399720
ABB Componenten, Transfer Switch, OT200E03CFP, OT200E03CFP OMSCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT200E03CFP is een handbediende werkschakelaar uit de serie Transfer Switch, ontworpen voor betrouwbare omschakeling tussen twee voedingen (I–0–II). Ideaal voor toepassingen zoals net–generator of hoofd–reserve, met een 3-polige configuratie voor consistente prestaties in verdeelinrichtingen.De snelle overgang wordt gerealiseerd met een 90° bedieningsslag en een minimale OFF-tijd van 20 ms, waardoor stilstand en spanningsdips worden beperkt. De meegeleverde zwarte IP65 pistoolhendel biedt duidelijke standindicatie en robuuste bediening in stof- en vochtige omgevingen. Inclusief as en boutenset voor snelle, nette bekabeling. De hendel is niet vergrendelbaar en zonder deursper, wat het geschikt maakt voor installaties waar directe, ongehinderde bediening gewenst is.
| Breedte | 170 |
| Aantal polen | 3 |
| Hoogte | 150 |
| Diepte | 160 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 110 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 200 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 200 A |
| Schakelvermogen bij 400 V | 110 kW |
| Model | Transfer Switch |
