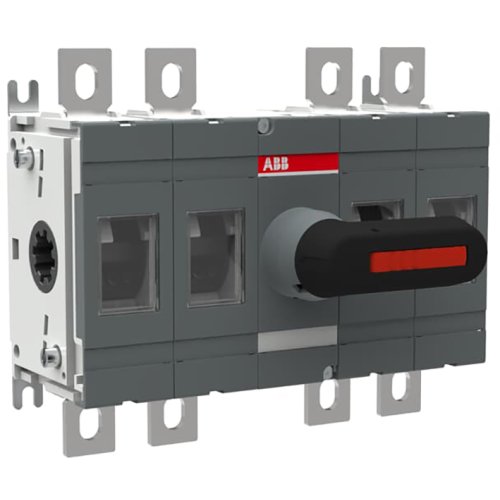

ABB Componenten OT160EV22K SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20096784
Artikelnummer fabrikant: 1SCA121048R1001
EAN Code: 6417019524023
ABB Componenten, OT, OT160EV22K, OT160EV22K SCHAKELAAR-DISCONNECTOR, 180,5, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De OT160EV22K werkschakelaar is ontworpen voor het veilig schakelen en isoleren van AC-circuits in machine- en paneeltoepassingen. Dankzij 4-polige lastscheiderfunctionaliteit biedt hij betrouwbare onderbreking van drie fasen plus nul, ideaal voor service, onderhoud en noodstoptoepassingen.De frontbediening met zwarte direct-mount hendel geeft directe, duidelijke bediening aan de voorkant van het paneel, terwijl bodemmontage de opbouw in compacte ruimtes versnelt. De meegeleverde aansluitbouten zorgen voor een complete, snelle installatie zonder extra onderdelen. Door de robuuste OT-serie-opbouw en het OT160EV platform levert hij duurzame prestaties met consistente contactzekerheid. Dit maakt de OT160EV22K tot een praktische keuze waar bedrijfszekerheid, veiligheid en montagesnelheid centraal staan.
| Breedte | 180,5 |
| Aantal polen | 4 |
| Hoogte | 150 |
| Diepte | 107 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 160 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 88 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 200 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 160 A |
| Schakelvermogen bij 400 V | 88 kW |
| Model | OT |
